Реализованный объектОБЪ-01 · Л.01 / 7

Мультимедийный комплекс актового зала Колледжа РТУ МИРЭА

Актовый зал Колледжа программирования и кибербезопасности РТУ МИРЭА оснащён мультимедийным комплексом под ключ — от инструментального обследования и акустического моделирования до пусконаладки, обучения персонала и гарантии.

Сданный зал РТУ МИРЭА: экран сцены и боковые дисплеи в работе — **ОБЪ-01 · сдан**Москва

ОБЪ-01

Актовый зал РТУ МИРЭА

IVI TECH · инженерная компания полного цикла: проектирование, поставка, монтаж, сервис

ОбъектАктовый зал колледжа

РегионМосква

Формат44-ФЗ / под ключ

≈7 мширина LED-экрана сцены

90рабочих дней — весь цикл под ключ

8радиоканалов сценического звука

12 месгарантия на весь комплекс

Задача, которая стояла перед заказчиком

Актовый зал колледжа — центральное пространство для торжественных мероприятий, лекций, конференций и защит проектов. Задача — превратить классический зал в многофункциональное медиапространство с большим экраном, честным звуком и трансляцией.

Рамка контракта

Госконтракт, полный цикл под ключ, 90 рабочих дней

Результат для заказчика

Колледж получил многофункциональный актовый зал, готовый к событиям любого уровня — от учебных лекций и защит дипломных проектов до научных конференций, видеоконференций и торжественных церемоний.

Монтаж вёлся поэтапно с соблюдением требований безопасности работ и согласованной проектной документации; все слаботочные линии, силовой щит и кабельные трассы выполнены силами наших монтажников.

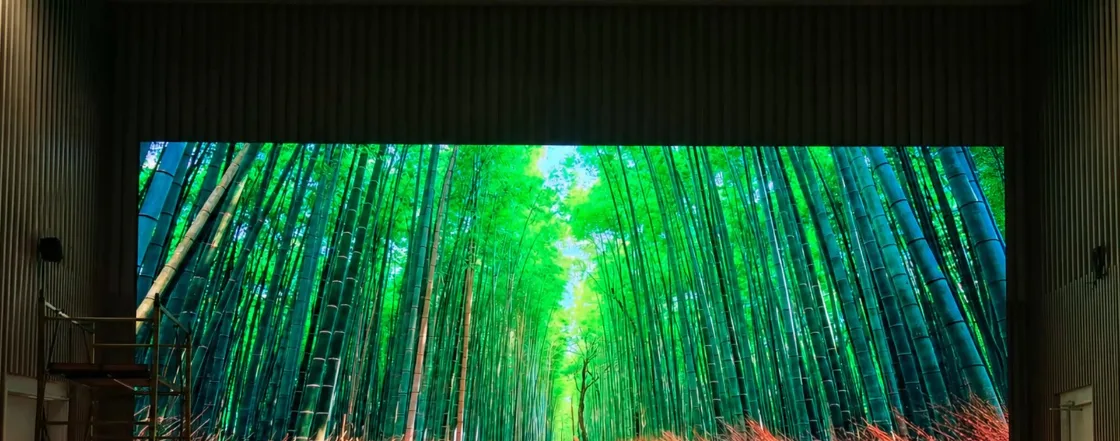

Первый запуск: проверка изображения на собранном LED-экране · Актовый зал РТУ МИРЭА

Структура сданного комплекса

С.01

Источники

трибуна и беспроводная презентация подают материалы; две PTZ-камеры — планы выступающих

С.02

Коммутация

матрица направляет выбранный источник на выходы; удлинители передают сигнал по трассам

С.03

Отображение

центральный LED-экран и дублирующие дисплеи показывают общий материал

С.04

Звукоусиление

DSP обрабатывает микрофонные источники, усилители передают звук на акустические системы

С.05

Питание и управление

распределительный силовой щит, программирование системы управления под стандарты МИРЭА

Тракт сданного объекта по фактической комплектации; полный перечень — в ведомости состава ниже.

Объект в работе

видеозапись сданного комплекса, не рендер

Видео · ОБЪ-01Актовый зал РТУ МИРЭА · Москва

Монтаж светодиодного экрана сцены: сборка полотна на лесах

Похожий объект? Пришлите план помещения — вернём расчёт на основе этого профиля.

Что требовалось выполнить

01поставка полного комплекта мультимедийного оборудования строго по характеристикам ТЗ — от светодиодного экрана шириной около 7 метров до каждого микрофона;

02доставка и монтаж, слаботочные и электромонтажные работы, включая изготовление и установку распределительного силового щита;

03пусконаладка: прохождение сигналов, аудио- и видеокоммутация, программирование системы управления под корпоративные стандарты МИРЭА;

04акустическое моделирование помещения и подбор размещения акустических систем;

05обучение не менее двух сотрудников заказчика;

06соблюдение требований ГОСТ, СНиП, ПУЭ; срок реализации — 90 рабочих дней; гарантия 12 месяцев на весь поставленный товар.

Ключевой состав комплекса

Состав сданного объекта приводится по факту поставки. В типовых комплектах и технических заданиях состав описывается параметрами, без привязки к маркам, — здесь же зафиксирована реальная комплектация.

Экранное поле и дублирование

Светодиодный экран BOE 6912×3888 мм
Профессиональные дисплеи Lumien 43″ — 7 шт., мониторы LG 23,8″ — 2 шт.

Презентация, съёмка и коммутация

Интерактивная трибуна iVi, напольная стойка-суфлёр
Система беспроводной презентации Prestel BYOD-14, кнопки подключения — 6 шт., точки доступа — 3 шт.
Матричный коммутатор VTRIX 8×8 с бесшовным переключением HDMI 2.0, удлинители и разветвители LENKENG
PTZ-камеры Minrray 20× — 2 шт. на кронштейнах

Звуковой тракт

Акустические системы ECLER ARQIS 112 — 2 шт., AUDAC VEXO 8 — 2 шт., усилитель AUDAC SMQ 750
Аудиоплатформа Lucky Tone DSP-1616ND+, звуковая карта Behringer
Радиосистемы Mipro: ручные — 6 шт., поясные — 2 шт.
