Диспетчерская на 6–10 операторов
Диспетчерская для растущего поста и смены на 6–10 операторов. Размер поля, раскладки и резервирование подбираются по источникам, рабочим местам и допустимым отказам. Вариант 2×3 — отправная точка для меньшего поста; 3×3 или LED — по расчёту.
Смета по разделам проекта. Ответ — в течение рабочего дня.
Три года — на оборудование собственной платформы, двенадцать месяцев — на остальное поставляемое оборудование. Полный состав платформы и условия — на листе границ поставки.
Какую задачу закрывает
Смена из шести–десяти операторов ведёт объект круглые сутки: СКАДА, камеры, дашборды, регламентные и аварийные сценарии. Комплект собирает источники на общее поле, а управление раскладками отдаёт смене — с правами, пресетами и вызовом аварийной сцены по событию.
Это профиль энергетики, водоканалов, транспортных и производственных диспетчерских — объектов, где пауза наблюдения измеряется деньгами и риском.
Три уровня комплектации
Типовая конфигурация — точка отсчёта для бюджета и технического задания, а не готовое изделие: финальный состав определяется обследованием помещения, перечнем источников и режимом смены. Каждый уровень описан через функции и параметры, без привязки к торговым маркам — в том виде, в котором его можно положить в основу технического задания по статье 33 закона № 44-ФЗ.
Дежурный пост, растущий из малой диспетчерской

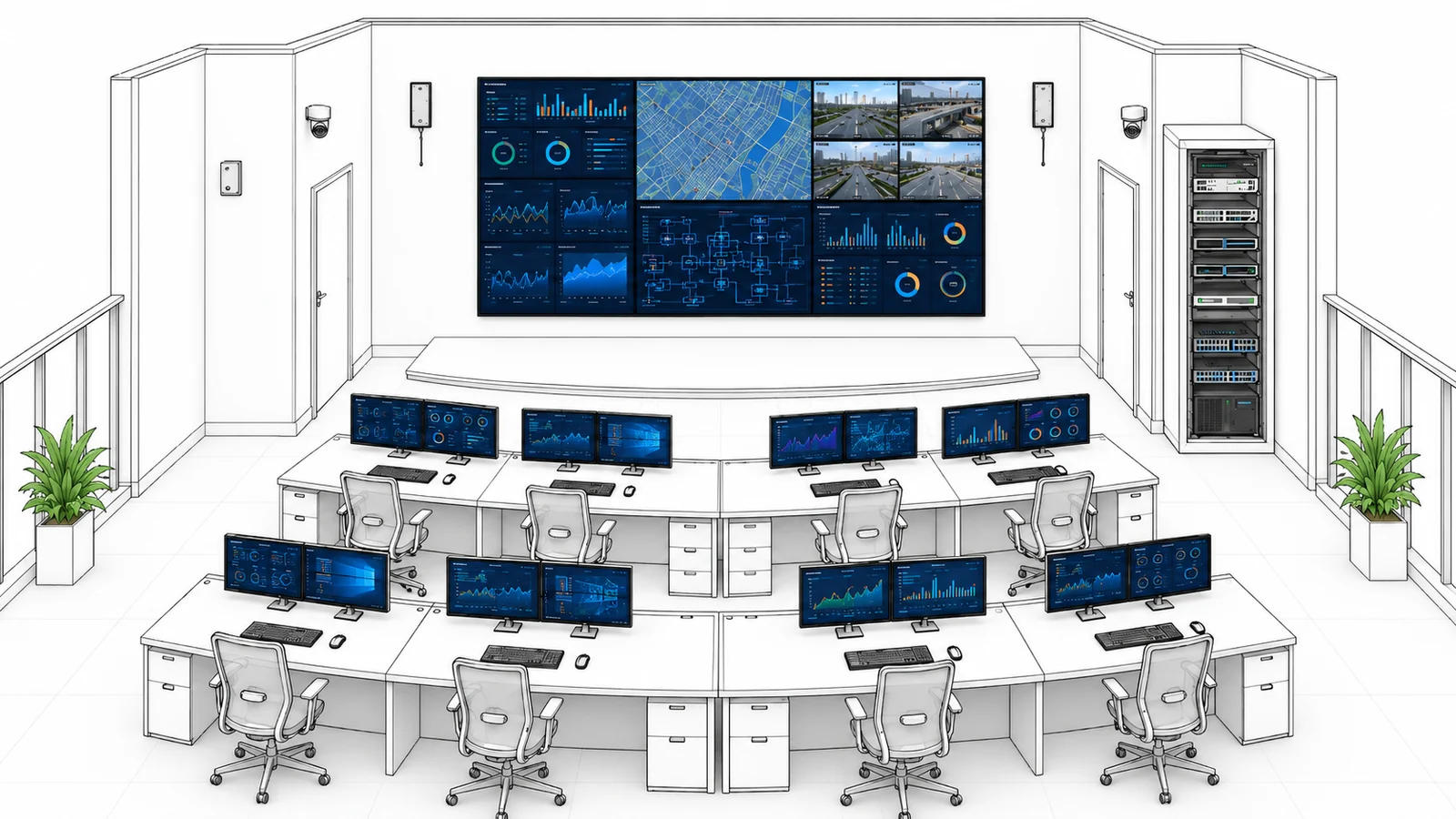

Диспетчерская на 6–10 операторов: энергетика, ЖКХ, транспорт, производство с непрерывным циклом
Объекты, где остановка смены недопустима, и ведомственные центры с требованиями к информационной безопасности
Сравнить уровни по одной характеристике
| Параметр | Базовый | Оптимальный | Расширенный |
|---|---|---|---|
| Кому адресован | Дежурный пост, растущий из малой диспетчерской | Диспетчерская на 6–10 операторов: энергетика, ЖКХ, транспорт, производство с непрерывным циклом | Объекты, где остановка смены недопустима, и ведомственные центры с требованиями к информационной безопасности |
| Экранное поле | 2×3 из профессиональных ЖК-панелей с заявленным режимом круглосуточной работы | 3×3 либо LED-полотно эквивалентной площади — по расчёту читаемости с дальнего рабочего места | По расчёту читаемости; критичные окна раскладок не приходятся на один экран и на стык панелей |
| Управляющее ядро | Аппаратный контроллер или программная платформа на одном сервере, фиксированные раскладки смены | Программное управление с пресетами смены, правами операторов и вызовом аварийной сцены по событию | Резервированное ядро: второй контроллер или сервер с автоматическим переключением |
| Электропитание | Выделенная линия, источник бесперебойного питания на управляющее ядро | Раздельное питание секций поля, бесперебойное питание ядра и коммутации | Питание секций по двум независимым лучам, контроль параметров электропитания |
| Отказоустойчивость | Сервисный доступ к каждой панели без разбора поля | Горячий ЗИП панели на объекте, резерв питания секций | Дублированный тракт критичных источников, KVM рабочих мест, расширенный ЗИП, журналирование действий |
| Сеть отображения | Отдельный сегмент под видеопотоки | Сегментация от технологического контура, контроль обратного канала | Изолированные сегменты, односторонний вывод там, где он возможен, журналирование изменений сцен |
| Испытания на приёмке | Программа испытаний: геометрия и равномерность поля, вывод каждого источника из перечня | Дополнительно: измерение задержки тракта, тепловой прогон под нагрузкой | Дополнительно: имитация отказов узлов с контролем времени возврата к штатной сцене |
Прочитать один уровень целиком
Базовый
Дежурный пост, растущий из малой диспетчерской
- Экранное поле
- 2×3 из профессиональных ЖК-панелей с заявленным режимом круглосуточной работы
- Управляющее ядро
- Аппаратный контроллер или программная платформа на одном сервере, фиксированные раскладки смены
- Электропитание
- Выделенная линия, источник бесперебойного питания на управляющее ядро
- Отказоустойчивость
- Сервисный доступ к каждой панели без разбора поля
- Сеть отображения
- Отдельный сегмент под видеопотоки
- Испытания на приёмке
- Программа испытаний: геометрия и равномерность поля, вывод каждого источника из перечня
Оптимальный
Диспетчерская на 6–10 операторов: энергетика, ЖКХ, транспорт, производство с непрерывным циклом
- Экранное поле
- 3×3 либо LED-полотно эквивалентной площади — по расчёту читаемости с дальнего рабочего места
- Управляющее ядро
- Программное управление с пресетами смены, правами операторов и вызовом аварийной сцены по событию
- Электропитание
- Раздельное питание секций поля, бесперебойное питание ядра и коммутации
- Отказоустойчивость
- Горячий ЗИП панели на объекте, резерв питания секций
- Сеть отображения
- Сегментация от технологического контура, контроль обратного канала
- Испытания на приёмке
- Дополнительно: измерение задержки тракта, тепловой прогон под нагрузкой
Расширенный
Объекты, где остановка смены недопустима, и ведомственные центры с требованиями к информационной безопасности
- Экранное поле
- По расчёту читаемости; критичные окна раскладок не приходятся на один экран и на стык панелей
- Управляющее ядро
- Резервированное ядро: второй контроллер или сервер с автоматическим переключением
- Электропитание
- Питание секций по двум независимым лучам, контроль параметров электропитания
- Отказоустойчивость
- Дублированный тракт критичных источников, KVM рабочих мест, расширенный ЗИП, журналирование действий
- Сеть отображения
- Изолированные сегменты, односторонний вывод там, где он возможен, журналирование изменений сцен
- Испытания на приёмке
- Дополнительно: имитация отказов узлов с контролем времени возврата к штатной сцене
Уровень готовности — часть этой же спецификации: «Базовый» собирается без резервирования узлов, «Оптимальный» и «Расширенный» добавляют его по нарастающей.
Стоимость уровня считается по составу после обследования. Пришлите план помещения и перечень источников — вернём смету, разложенную по разделам проекта.
Стоимость комплекта — сумма разделов сметы. Факторы ниже связаны с выбранными функциями, готовностью помещения и условиями работ.
- Площадь и технология экранного поля
- Размер поля и способ его сборки — ЖК-панели или LED-полотно, шов или шаг пикселя, требуемая яркость. От этого зависит и спецификация, и объём несущих конструкций.
- Уровень готовности
- Резервирование питания и управляющего ядра, запас частей на объекте, дублирование трактов критичных источников — тем и различаются три уровня комплектации.
- Число и тип источников
- Сколько источников выводится на поле и в каком виде они приходят: IP-потоки, рабочие места, эфирные и внешние сигналы. Это объём коммутации, декодирования и программирования сценариев.
- Строительная готовность помещения

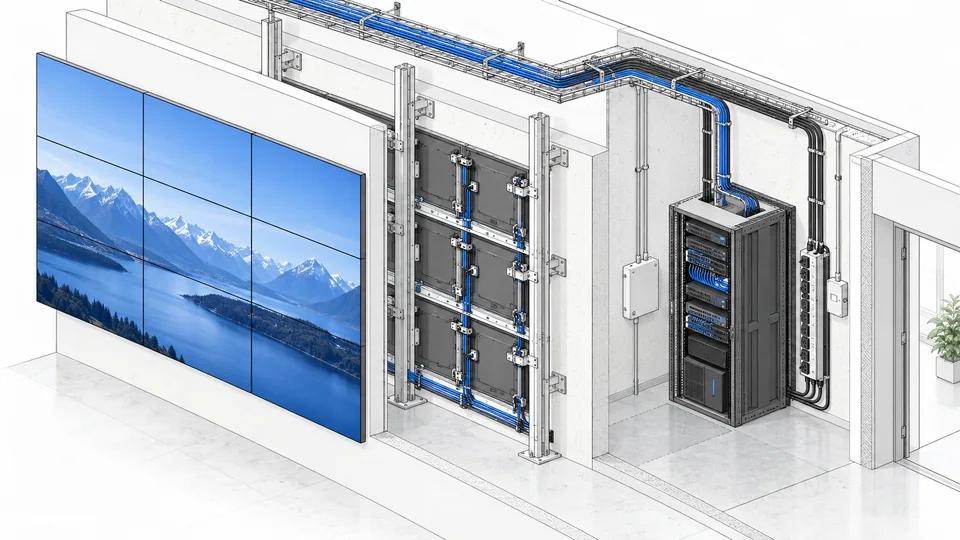

- Что уже сделано на объекте: питание и заземление, ниша и несущая стена, теплосъём, кабельные трассы. Перечень того, что остаётся за заказчиком, — на листе границ поставки.
- Логистика и режим работ
- Адрес объекта и условия доступа: ночные окна, работа без остановки смены, высотные работы. В смете это отдельные строки, а не наценка.
Рассчитать размер, разрешение и раскладку LED-экрана — в калькуляторе геометрии. Состав оборудования и смету уточнит инженер.
Состав по инженерным системам
Комплект собирается из инженерных систем — у каждой своя страница с параметрами выбора и типовыми ошибками проектирования.
Структурная схема AV-тракта
Принципиальная структура: источники → обработка и коммутация → отображение и звук, поверх — контур управления.
- 1. Источники
- Серверы и АРМ СКАДАВсе уровни
- Камеры видеонаблюденияВсе уровни
- Дашборды, веб-источникиВсе уровни
- Эфирные и внешние потокиВсе уровни
- 2. Обработка и коммутация
- Сервер визуализацииВсе уровни
- Декодирование IP-потоковВсе уровни
- Сегмент сети отображенияВсе уровни
- 3. Отображение и звук
- Видеостена 3×3 / LEDС оптимального
- Мониторы консолейУточняется в проекте
- 4. Управление
- Пресеты и права сменыС оптимального
- Аварийная сцена по событиюС оптимального
- KVM рабочих местРасширенный
- ИБП, контроль питанияВсе уровни
Полная схема соединений
Схему можно прокручивать вбок →
Пришлите план помещения и перечень источников — вернём схему тракта под ваш объект.
Что входит в договор — и что остаётся за заказчиком
Смета сопоставима с другими предложениями только тогда, когда граница ответственности зафиксирована до подписания. На конкретном объекте её можно сдвигать в обе стороны — но всегда явной строкой договора.
Полный перечень по пунктам — 17 строк договора
- несущие конструкции, монтаж и кабельные трассы в зоне монтажа — от точек подключения помещения;
- пусконаладка: сведение и настройка систем, раскладки и права операторов;
- программирование сценариев и подключение согласованного перечня источников;
- поставка оборудования и материалов монтажа;
- гарантия 3 года на оборудование собственной технологической платформы (профессиональные панели и LED-экраны iVi, серверы видео-конференц-связи, серверы Craft Wall и ИИ-аналитики, кодеки ВКС); на остальное поставляемое оборудование — 12 месяцев.
- обследование объекта и рабочая документация на аудиовизуальный комплекс;
- испытания по согласованной методике с протоколом, передача исполнительных схем и конфигураций;
- обучение дежурной смены и персонала заказчика;
- строительная готовность помещения: отделка, фальшполы, подвесные потолки;
- кабеленесущие системы за пределами зоны монтажа — лотки, короба, штробление;
- усиление несущих конструкций под экранное поле, когда его требует расчёт;
- электропитание до вводного щита помещения и контур заземления;
- каналы связи и доступ в интернет;
- проектная документация стадии «П» и прохождение экспертизы;
- мебель, кроме операторских консолей, включённых в спецификацию;
- логистика и командировочные до объекта — отдельной строкой сметы по адресу;
- сервисный контракт и продление гарантии сверх базового пакета — отдельным соглашением.
Этот список — часть типовой конфигурации: он переносится в договор вместе с составом уровня и программой испытаний, поэтому на сдаче не возникает спора о том, чья была отделка ниши и питание щита.
Границу можно сдвинуть в обе стороны — явной строкой договора. Пришлите план: покажем, где она пройдёт на вашем объекте.
Сроки
- Э.01Обследование и рабочая документация2–3 недели
- Э.02Поставка оборудования4–8 недель
- Э.03Монтаж1–2 недели
- Э.04ПНР, программирование, испытания, обучение2 недели
Длина отрезка — верхняя оценка этапа. Этапы частично совмещаются; календарный график фиксируется в договоре после обследования.
Требования к помещению
Точный перечень фиксируется в рабочей документации по итогам обследования.
Пришлите план помещения — вернём график и смету под ваш объект.
Опыт и проверка решения
Исполненные контракты этого профиля — с заказчиками, предметами, суммами и реестровыми номерами — в таблице исполненных контрактов.
Похожие сданные объекты — в разделе «Проекты» →
Собственной карточки объекта у этого комплекта в разделе «Проекты» пока нет: туда выкладываются только объекты с согласованными материалами и съёмкой.
Статус для 44-ФЗ
В таблице ниже — 3 исполненных госконтракта на системы отображения: каждый проверяется по реестровому номеру в открытых данных ЕИС. Компания в реестре закупок — по ИНН 4345490716.
- Техническое задание собирается из параметров систем: шов или шаг пикселя, яркость, режим работы, число окон, поведение при отказе — без торговых марок (ст. 33 44-ФЗ).
- Экранное поле и программное управление закрываются собственной технологической платформой iVi + Craft Wall — производство и разработка РФ; статусы в реестрах (ГИСП, реестр российского ПО) сверяются в первоисточниках на дату закупки.
- Готовим комплект для обоснования НМЦК: структурированное КП по разделам проекта, спецификация уровня, программа испытаний.
| Год | Заказчик | Предмет | Сумма | Реестровый номер |
|---|---|---|---|---|
| 2023 | МКУ «Управление гражданской защиты исполкома г. Казани» | Модернизация инфраструктуры ЕДДС: видеостена | 4 960 329 ₽ | 3165510554223000001 |
| 2022 | МКУ «Управление информационных технологий и связи г. Сургута» | Видеостена LCD iVi TECH | 1 207 500 ₽ | 3860200254622000059 |
| 2023 | Департамент финансов Ивановской области | Система отображения информации (видеостена) iVi TECH | 1 125 000 ₽ | 2373102151623000028 |
Любую строку можно проверить в открытых данных ЕИС по реестровому номеру: там же видны предмет, сумма и статус закупки.
Уже есть оснащение — что можно оставить
Действующая диспетчерская модернизируется этапами по согласованному графику: поэтапная замена поля, перенос раскладок на программное управление, доведение питания и ЗИП до уровня готовности. Отдельный комплект — «Модернизация видеостены».
Смежные комплекты
Частые вопросы
В.01ЖК-поле или LED-полотно?
В.02Как аварийное событие попадает на стену?
В.03Что с информационной безопасностью в ведомственном контуре?
В.04Сколько занимает запуск?
Запросить расчёт под свой объект
Пришлите план помещения и перечень источников — вернём смету, разложенную по разделам проекта, с которой можно построчно сравнивать любые другие предложения.
