Мультимедийный комплекс технопарка «Исток – РТУ МИРЭА»
Зал технопарка работает в нескольких режимах: киберспортивные состязания с показом игрового процесса и трансляцией, конференции и видеоконференцсвязь, лекции и презентации, сценические и концертные программы. Поставлен и введён в эксплуатацию единый программно-аппаратный комплекс — от рабочих мест игроков и экранного поля до звука, света, видеостудии и общей системы управления.
Задача, которая стояла перед заказчиком
В отличие от типового оснащения актового зала здесь требовался универсальный медиакомплекс с киберспортивной спецификой: один зал должен одинаково уверенно отрабатывать турнир, конференцию, лекцию и концерт, а переключение между сценариями — занимать минуты, а не смену.
Это задаёт архитектуру. Видео, звук, свет, съёмка и рабочие места игроков сведены в единую IP-среду с общим ядром управления и перенастраиваемыми сигнальными трактами: сценарий меняется профилем на панели управления, а не перекоммутацией.
Поставка комплекса с сопутствующими работами, два этапа — 20 и 120 дней
Результат для заказчика
Технопарк получил зал, который не переоборудуют под формат мероприятия. В киберспортивном режиме игровой процесс с рабочих мест идёт на центральный и боковые экраны, одновременно ведутся запись и прямой эфир; конференция, лекция и концерт включаются профилем на сенсорной панели через процессор автоматизации.
Цифровая аудиосеть и процессор с эхоподавлением дают залу единый звуковой тракт: один и тот же комплект работает и на зрителей, и на удалённых участников видеоконференции без отдельной перекоммутации.
Монтаж вёлся поэтапно, с требованиями пожарной безопасности, ПУЭ и СП 31-110-2003: силовые, слаботочные и сигнальные линии разнесены, кабельные трассы промаркированы. Заказчику переданы рабочая и исполнительная документация по ГОСТ 34.201-2020, проведено обучение персонала, комплекс принят по программе и методике испытаний.
Объект в работе
видеозапись сданного комплекса, не рендер
Похожий объект? Пришлите план помещения — вернём расчёт на основе этого профиля.
Что требовалось выполнить
Ключевой состав комплекса
Состав сданного объекта приводится по факту поставки. В типовых комплектах и технических заданиях состав описывается параметрами, без привязки к маркам, — здесь же зафиксирована реальная комплектация.
Зрители и игровые места

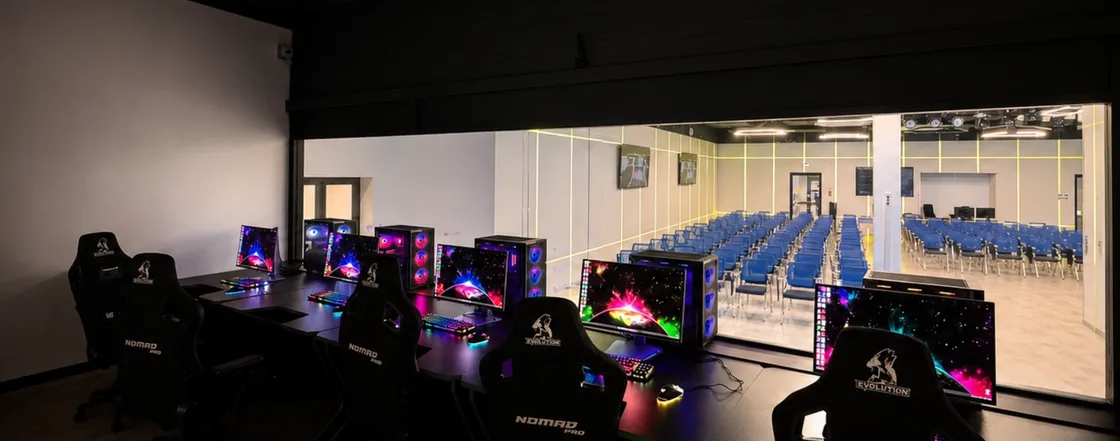

- Киберспортивная зона: 10 рабочих мест — игровые кресла и столы, ПК с 64 ГБ DDR5 и NVMe-накопителями суммарно свыше 8 ТБ
- Игровые мониторы с высокой частотой обновления, механические клавиатуры, профессиональные мыши, беспроводные гарнитуры
- Зрительская зона — 249 конференц-кресел
Экранное поле

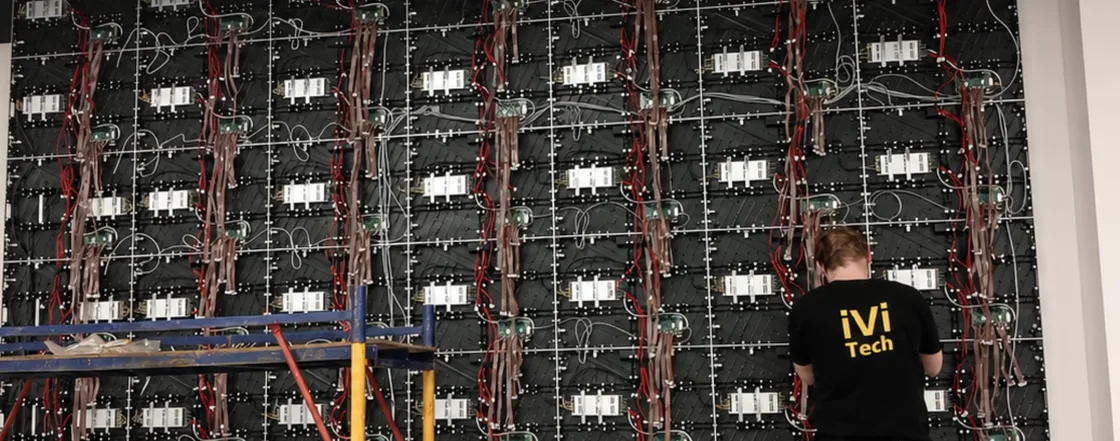

- Центральный светодиодный экран SMD: шаг пикселя 1,53 мм, 2928 × 1882, яркость 800 кд/м²
- Два боковых светодиодных экрана COB: шаг пикселя 1,5 мм
- Видеоконтроллер светодиодных экранов — контент и тайминги
- Дублирующие профессиональные ЖК-дисплеи 43″ и 86″, 4K, для круглосуточной работы
Звук
- Звукоусиление: двухполосные акустические системы, сабвуферы, многоканальные усилители, DSP-контроллер
- Цифровой аудиопроцессор с эхоподавлением и цифровой микшер, 32 канала цифровой аудиосети Dante
- Радиосистемы: ручные, головные и петличные микрофоны, антенные сплиттеры, направленные антенны, зарядные станции
Сценический свет
- Сценический свет: вращающиеся головы spot и wash с CMY/RGBW и моторизованным зумом, светодиодные прожекторы, театральные приборы с зумом
- Пульт управления светом и DMX-сплиттер
Съёмка, передача и управление
- Съёмка и трансляция: PTZ-камеры 4K с NDI, HDMI и 3G-SDI, система записи и трансляции, медиаплееры
- IP-система распределения видеопотоков: энкодеры, декодеры, контроллер
- Управление: процессор автоматизации и сенсорная панель переключения сценариев; центральное оборудование — в телекоммуникационном шкафу с маркированной коммутацией
