Коллективное отображение и проекция

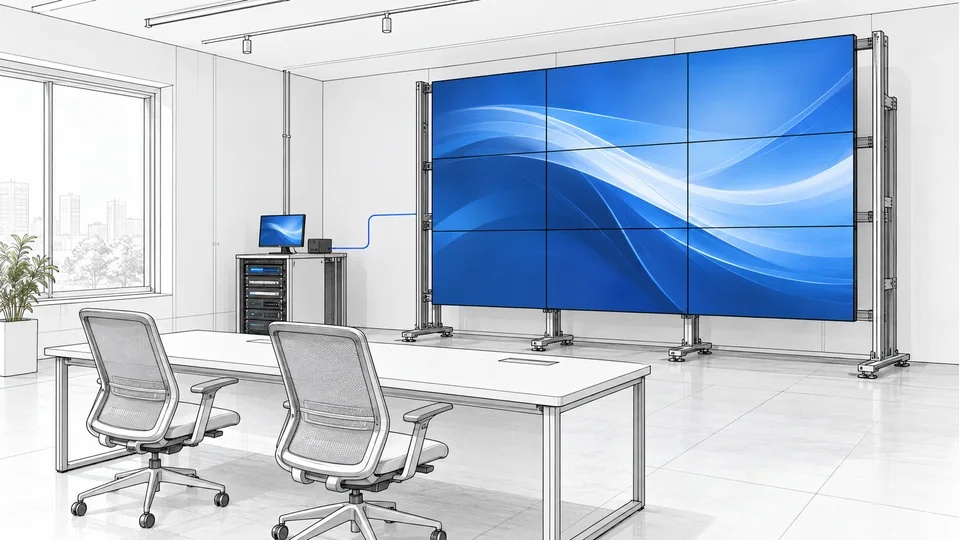

Общее изображение для всего зала или смены. Размер поля и технологию выбираем по рабочему контенту, расстояниям и режиму эксплуатации.
Ниже — состав, параметры выбора и ограничения системы. Решения для конкретных помещений собраны в разделе «Комплекты».
Функция системы и её узлы
В комплексе оснащения система коллективного отображения занимает верхний слой: на неё выводится то, по чему принимаются решения — мнемосхемы, камеры, дашборды, участники конференции, презентация докладчика. Всё остальное — обработка сигналов, управление, инфраструктура — работает на то, чтобы этот слой был читаем, не отставал от событий и восстанавливался после отказа в согласованное время.
Система считается и принимается по узлам — так же, как строится состав любого нашего комплекта. Разделение на узлы — не формальность: у каждого узла свой расчёт, своя строка сметы и свой пункт программы испытаний. Смета, в которой они склеены в одну строку «видеостена», не проверяется и не сравнивается.
Формирует изображение: ЖК-панели с минимальным швом, LED-кабинеты или экран с проектором
Ключевые параметрыЯркость и равномерность, шов или шаг пикселя, заявленный режим и ресурс работы
Собирает источники в раскладки: аппаратный контроллер, сервер с программной платформой или их сочетание
Ключевые параметрыЧисло входов и окон, пресеты и права, поведение при отказе
Доводит источники до ядра и полотна — прямым кабелем или по IP-сети
Ключевые параметрыПолоса с запасом, задержка, транспорт и его поведение при отказе
Держит геометрию поля и тепловой режим панелей
Ключевые параметрыНагрузка на основание, схема питания секций, теплосъём из ниши
Возвращает систему в строй после отказа
Ключевые параметрыСостав и место хранения ЗИП, время восстановления, доступ к любой панели без разбора поля
Параметры, риски и проверка проекта
Каждое решение связываем с условиями эксплуатации и способом проверки. Значения и программу испытаний согласуем для вашего объекта до закупки.
Читаемость с дальнего рабочего места
- Что согласовать
- Размер поля и шаг пикселя считаются от дальней точки, с которой оператор обязан читать критичный символ, — не от размера свободной стены. Итог всегда проверяется натурно, на реальной мнемосхеме заказчика.
- Риск
- Критичные символы не видны с рабочего места.
- Как проверить
- Показать реальную мнемосхему с дальней точки.
Технология полотна
- Что согласовать
- ЖК-поле позволяет получить высокую плотность пикселей, LED — непрерывное изображение большого размера, проекция — гибкую геометрию в подготовленном помещении. Стоимость сравнивают для одинаковых размеров и задач. Выбор делается расчётом от дистанции, освещённости и контента.
- Риск
- Технология не соответствует контенту и условиям помещения.
- Как проверить
- Сравнить одинаковые размеры и рабочие задачи; оценить выбранный контент.
Яркость, равномерность и режим работы
- Что согласовать
- Яркость выбирается от фактической освещённости помещения — с замером, а не по каталогу. Для непрерывной смены оборудование берётся с заявленным режимом круглосуточной работы и ресурсом. Условия гарантии и допустимый режим проверяются у изготовителя конкретной модели.
- Риск
- Экран теряет видимость днём, слепит ночью или работает вне паспортного режима.
- Как проверить
- Замерить освещённость, проверить равномерность и документацию модели на режим и гарантию.
Шов и раскладки
- Что согласовать
- Допустимая ширина шва зависит от того, что на поле: сплошная картина, сетка камер или мнемосхема. В ЖК-сборке критичные символы не должны пересекать межпанельный шов; расположение окон проверяют на реальной раскладке.
- Риск
- Шов разрезает важный символ или область мнемосхемы.
- Как проверить
- Прогнать рабочие раскладки с критичными окнами.
Задержка тракта
- Что согласовать
- Требование задаётся раздельно для видеонаблюдения и для данных АСУ ТП, а на приёмке — измеряется; методика описывается в программе испытаний комплекта.
- Риск
- Изображение или данные приходят позже допустимого времени.
- Как проверить
- Измерить сквозную задержку отдельно для камер и АСУ ТП по программе испытаний.
Поведение при отказе
- Что согласовать
- Отказ одной панели не должен гасить поле, отказ ядра — оставлять смену без штатной сцены дольше согласованного времени. Уровень готовности фиксируется до закупки: он определяет состав резервирования и испытаний. ЗИП, место хранения и порядок замены должны быть определены до сдачи.
- Риск
- Отказ узла оставляет смену без штатной сцены.
- Как проверить
- Имитировать согласованные отказы и зафиксировать время восстановления, доступ и наличие ЗИП.
Питание, тепло и трассы
- Что согласовать
- Нужны теплосъём ниши, питание по секциям, разделение силовых и сигнальных линий. Полоса сети рассчитывается по настройкам потоков и пикам.
- Риск
- Перегрев, общая потеря питания, наводки и потери потока.
- Как проверить
- Проверить тепловой режим, схему питания, трассы и сеть под нагрузкой.
Полная программа приёмки
- Что согласовать
- Программа испытаний фиксируется до сдачи: включение экрана само по себе не подтверждает результат.
- Риск
- Дефекты равномерности, задержки и восстановления выявляются после сдачи.
- Как проверить
- Зафиксировать результаты каждого согласованного испытания в протоколе.
В каких комплектах применяется
Система отображения не поставляется «в вакууме» — она входит в комплект оснащения объекта вместе со звуком, ВКС, управлением и инфраструктурой.
Платформа и реализованные объекты
Ядро системы отображения строится на собственной технологической платформе: ЖК-панели и LED-экраны iVi плюс программное управление видеостеной Craft Wall. Это держит одну зону ответственности на всём цикле — от расчёта читаемости до сервисного контракта — и снимает спор «оборудование или интеграция» при гарантийном случае.
Сданные объекты, где эта система входила в состав комплекса:
Все сданные объекты →Применяемые платформы и их обоснование →
Считаем от задачи
Опишите объект или пришлите проект и укажите, что нужно проверить. Инженер уточнит объём проверки и исходные данные. Риски лучше выявить до закупки и монтажа.
