Переговорная на 10–16 человек
Переговорная на 10–16 человек для очных и удалённых участников. Выберите один или два экрана, способ съёма речи и управление камерой. Автоматическое наведение и потолочные микрофоны предусмотрены со следующего уровня.
Смета по разделам проекта. Ответ — в течение рабочего дня.
Три года — на оборудование собственной платформы, двенадцать месяцев — на остальное поставляемое оборудование. Полный состав платформы и условия — на листе границ поставки.
Какую задачу закрывает
За длинным столом видеобар уже не справляется: дальние участники выпадают из кадра и из звука. Комплект строит полноценный тракт — камера с наведением на говорящего, микрофонное покрытие всего стола, раздельные экраны для людей и материалов.
Профиль: переговорные штаб-квартир, комнаты советов директоров в повседневном режиме, комнаты защит и приёмок проектов.
Три уровня комплектации
Типовая конфигурация — точка отсчёта: финальный состав определяется геометрией комнаты, акустикой и корпоративной платформой ВКС. Каждый уровень описан через функции и параметры, без привязки к торговым маркам — в том виде, в котором его можно положить в основу технического задания по статье 33 закона № 44-ФЗ.
Комната на 10–12 мест, регулярные гибридные встречи
Комната на 12–16 мест, ежедневная загрузка
Комната первых лиц: качество «как в студии»
Сравнить уровни по одной характеристике
| Параметр | Базовый | Оптимальный | Расширенный |
|---|---|---|---|
| Кому адресован | Комната на 10–12 мест, регулярные гибридные встречи | Комната на 12–16 мест, ежедневная загрузка | Комната первых лиц: качество «как в студии» |
| Отображение | Один дисплей 86–98″ | Два дисплея: участники + материалы | Два дисплея или LED-полотно по расчёту |
| Камера | PTZ с пресетами зон стола | PTZ с автонаведением на говорящего | Две камеры: общий план + говорящий, режиссура автоматикой |
| Звук | Врезные микрофоны на столе, DSP | Потолочные массивы: стол чистый, охват полный | Потолочные массивы + зональное усиление, протокол разборчивости |
| Управление | Панель со сценариями | Панель + бронирование + датчики присутствия | Интеграция со светом и шторами, сценарии под регламент |
| Приёмка | Эхо-тест с удалённой стороной, тракт с двух ОС | Дополнительно: замер охвата микрофонов по всем креслам | Дополнительно: протокол разборчивости и цветового баланса камер |
Прочитать один уровень целиком
Базовый
Комната на 10–12 мест, регулярные гибридные встречи
- Отображение
- Один дисплей 86–98″
- Камера
- PTZ с пресетами зон стола
- Звук
- Врезные микрофоны на столе, DSP
- Управление
- Панель со сценариями
- Приёмка
- Эхо-тест с удалённой стороной, тракт с двух ОС
Оптимальный
Комната на 12–16 мест, ежедневная загрузка
- Отображение
- Два дисплея: участники + материалы
- Камера
- PTZ с автонаведением на говорящего
- Звук
- Потолочные массивы: стол чистый, охват полный
- Управление
- Панель + бронирование + датчики присутствия
- Приёмка
- Дополнительно: замер охвата микрофонов по всем креслам
Расширенный
Комната первых лиц: качество «как в студии»
- Отображение
- Два дисплея или LED-полотно по расчёту
- Камера
- Две камеры: общий план + говорящий, режиссура автоматикой
- Звук
- Потолочные массивы + зональное усиление, протокол разборчивости
- Управление
- Интеграция со светом и шторами, сценарии под регламент
- Приёмка
- Дополнительно: протокол разборчивости и цветового баланса камер

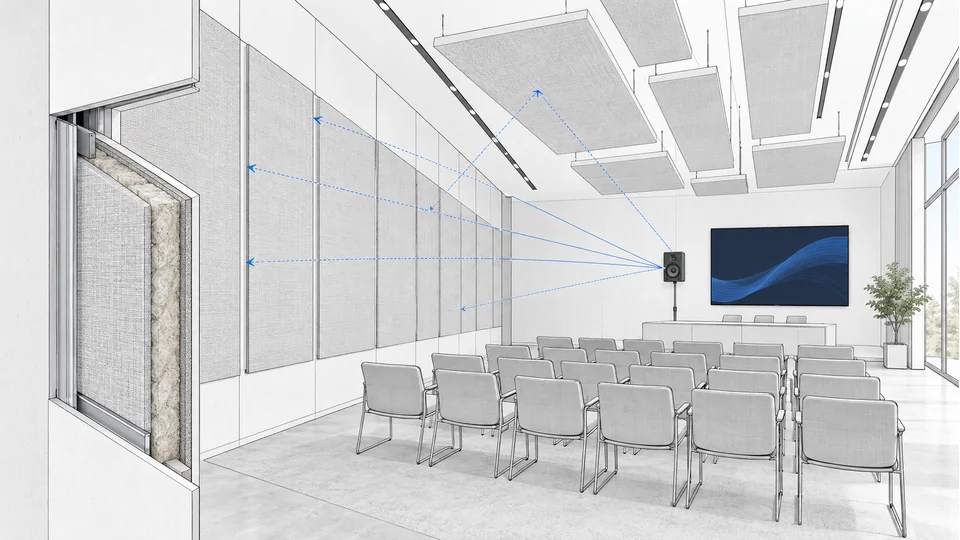

Акустическая подготовка комнаты — зона заказчика, но рекомендации входят в рабочую документацию: без неё DSP не вытянет стеклянную комнату.
Стоимость уровня считается по составу после обследования. Пришлите план помещения и перечень источников — вернём смету, разложенную по разделам проекта.
Стоимость комплекта — сумма разделов сметы. Факторы ниже связаны с выбранными функциями, готовностью помещения и условиями работ.
- Число и диагонали экранов
- Один экран 86–98″ или два — «участники» и «материалы» раздельно; диагонали считаются от дальнего кресла. Второй экран меняет и коммутацию, и объём монтажа.
- Камерный контур
- PTZ с пресетами зон стола, PTZ с автонаведением на говорящего или две камеры с автоматической режиссурой — разный состав и разный объём пусконаладки.
- Микрофонное покрытие и обработка
- Врезные микрофоны в столе или потолочные массивы с DSP: первое дешевле и терпимее к эху, второе держит стол чистым, но требует акустической подготовки комнаты.
- Строительная и акустическая готовность
- Трассы стол — стойка — дисплеи, лючки в столешнице, потолок под массивы и громкоговорители, управляемые группы света. Что из этого остаётся за заказчиком — на листе границ поставки.

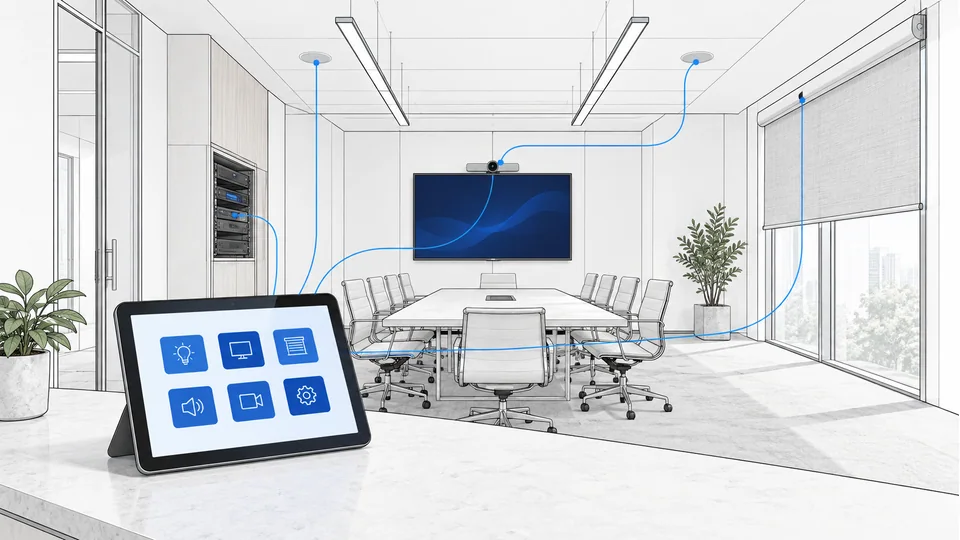

- Глубина управления и интеграций
- Панель со сценариями, стык с бронированием и датчиками присутствия, управление светом и шторами по регламенту комнаты — объём программирования растёт от уровня к уровню.
Состав по инженерным системам
Комплект собирается из инженерных систем — у каждой своя страница с параметрами выбора и типовыми ошибками проектирования.
Структурная схема AV-тракта
Принципиальная структура: источники → обработка и коммутация → отображение и звук, поверх — контур управления.
- 1. Источники
- Ноутбуки участников (BYOD)Все уровни
- Штатный ПК комнатыУточняется в проекте
- Документ-камера / материалыУточняется в проекте
- 2. Обработка и коммутация
- Матричная коммутацияУточняется в проекте
- DSP: эхо- и шумоподавлениеВсе уровни
- Беспроводная презентацияУточняется в проекте
- 3. Отображение и звук
- Дисплей «участники»Все уровни
- Дисплей «материалы»С оптимального
- Потолочные громкоговорителиУточняется в проекте
- 4. Управление
- Панель на столе: сценарииВсе уровни
- PTZ-автонаведениеС оптимального
- Бронирование комнатыС оптимального
Полная схема соединений
Схему можно прокручивать вбок →
Пришлите план помещения и перечень источников — вернём схему тракта под ваш объект.
Что входит в договор — и что остаётся за заказчиком
Смета сопоставима с другими предложениями только тогда, когда граница ответственности зафиксирована до подписания. На конкретном объекте её можно сдвигать в обе стороны — но всегда явной строкой договора.
Полный перечень по пунктам — 17 строк договора
- несущие конструкции, монтаж и кабельные трассы в зоне монтажа — от точек подключения помещения;
- пусконаладка: сведение и настройка систем, сценарии встречи и раскладки экранов;
- программирование сценариев и подключение согласованного перечня источников;
- поставка оборудования и материалов монтажа;
- гарантия 3 года на оборудование собственной технологической платформы (профессиональные панели и LED-экраны iVi, серверы видео-конференц-связи, серверы Craft Wall и ИИ-аналитики, кодеки ВКС); на остальное поставляемое оборудование — 12 месяцев.
- обследование объекта и рабочая документация на аудиовизуальный комплекс;
- испытания по согласованной методике с протоколом, передача исполнительных схем и конфигураций;
- инструктаж администратора комнаты и её пользователей;
- строительная готовность помещения: отделка, фальшполы, подвесные потолки;
- кабеленесущие системы за пределами зоны монтажа — лотки, короба, штробление;
- усиление стены и потолочных конструкций под дисплеи и микрофонные массивы, когда этого требует расчёт;
- электропитание до вводного щита помещения и контур заземления;
- каналы связи и доступ в интернет;
- проектная документация стадии «П» и прохождение экспертизы;
- мебель переговорной, кроме позиций, включённых в спецификацию;
- логистика и командировочные до объекта — отдельной строкой сметы по адресу;
- сервисный контракт и продление гарантии сверх базового пакета — отдельным соглашением.
Этот список — часть типовой конфигурации: он переносится в договор вместе с составом уровня и программой испытаний, поэтому на сдаче не возникает спора о том, чья была отделка ниши и питание щита.
Границу можно сдвинуть в обе стороны — явной строкой договора. Пришлите план: покажем, где она пройдёт на вашем объекте.
Сроки
- Э.01Обследование и рабочая документация1–2 недели
- Э.02Поставка3–6 недель
- Э.03Монтаж3–5 дней
- Э.04ПНР, сценарии, обучение2–3 дня
Длина отрезка — верхняя оценка этапа. Этапы частично совмещаются; календарный график фиксируется в договоре после обследования.
Требования к помещению
Точный перечень фиксируется в рабочей документации по итогам обследования.
Пришлите план помещения — вернём график и смету под ваш объект.
Опыт и проверка решения
Сданные объекты смежного профиля — с карточкой работ, составом комплекса и сроками:
Исполненные госконтракты компании на системы отображения — с заказчиками, суммами и реестровыми номерами — в таблице исполненных контрактов.
Другие смежные работы: Зал технопарка «Исток – РТУ МИРЭА».
Похожие сданные объекты — в разделе «Проекты» →
Собственной карточки объекта у этого комплекта в разделе «Проекты» пока нет: туда выкладываются только объекты с согласованными материалами и съёмкой.
Статус для 44-ФЗ
В таблице ниже — 3 исполненных госконтракта на системы отображения: каждый проверяется по реестровому номеру в открытых данных ЕИС. Компания в реестре закупок — по ИНН 4345490716.
- Параметрическое описание: диагонали и яркость, зона охвата микрофонов, подавление эха, число пресетов камеры — без торговых марок (ст. 33 44-ФЗ).
- Дисплеи — позиции собственной платформы iVi; статусы в реестрах сверяются на дату закупки.
| Год | Заказчик | Предмет | Сумма | Реестровый номер |
|---|---|---|---|---|
| 2023 | МКУ «Управление гражданской защиты исполкома г. Казани» | Модернизация инфраструктуры ЕДДС: видеостена | 4 960 329 ₽ | 3165510554223000001 |
| 2022 | МКУ «Управление информационных технологий и связи г. Сургута» | Видеостена LCD iVi TECH | 1 207 500 ₽ | 3860200254622000059 |
| 2023 | Департамент финансов Ивановской области | Система отображения информации (видеостена) iVi TECH | 1 125 000 ₽ | 2373102151623000028 |
Любую строку можно проверить в открытых данных ЕИС по реестровому номеру: там же видны предмет, сумма и статус закупки.
Строки — контракты профиля систем отображения, а не этого комплекта: отдельная выборка по профилю «переговорная на 10–16 человек» в реестре не выделяется.
Уже есть оснащение — что можно оставить
Комната с видеобаром апгрейдится до полного тракта поэтапно: сначала потолочные микрофоны и DSP (главная жалоба — звук), затем камера и второй дисплей. Что оставить — покажет аудит.
Смежные комплекты
Частые вопросы
В.01Зачем два дисплея?
В.02Потолочные микрофоны или на столе?
В.03Впишетесь ли в готовый ремонт?
Запросить расчёт под свой объект
Пришлите план помещения и перечень источников — вернём смету, разложенную по разделам проекта, с которой можно построчно сравнивать любые другие предложения.
