IVI TECH оснастила актовый зал Колледжа Петербургской моды сценическим AV-комплексом — системой видеоотображения, трансляции и записи: интерьерный светодиодный экран, видеомикшер и матричная коммутация, PTZ-камеры и запись — единым проектом под ключ. Закупка по 44-ФЗ; монтаж выполнен бережно к чистовой отделке зала после капитального ремонта.
Задача
Актовый зал Колледжа Петербургской моды — не просто аудитория, а профильная сценическая площадка: показы коллекций, спектакли, концерты, защитные просмотры. После капитального ремонта учебной площадки № 1 зал требовалось оснастить AV-комплексом для полноценных сценических и аудиовизуальных эффектов: динамические визуальные фоны, трансляция крупным планом, синхронная запись мероприятий, мультимедийное сопровождение показов. Закупка — электронный аукцион по 44-ФЗ, с ограничениями по ПП РФ № 1875 и преференцией 15 % для российской продукции.
Решение
Проект выполнен от проектирования до передачи в эксплуатацию. Зал только что открылся после капремонта, поэтому работы вели с особым вниманием к сохранности чистовой отделки и к интеграции в готовые архитектурные решения. Сначала разработали проект размещения оборудования и схемы кабельных трасс, согласовали их с заказчиком и службой эксплуатации.
Перед монтажом протестировали все кабельные линии — исключили скрытые дефекты и гарантировали стабильность сигнальных трактов. Трассы ГЩР → ЭРЩ → конструкции уложены скрытым способом, на открытых участках — в коробах; каждая линия промаркирована на обоих концах. На финале — пусконаладка, программирование сценариев управления, контрольный запуск, демонстрация заказчику и обучение трёх специалистов колледжа.
Единый комплекс из пяти подсистем: видеоотображение, маршрутизация и запись, камеры, коммутация и силовое питание — управление с одного рабочего места оператора.
01 · Система видеоотображения и трансляции
Интерьерный светодиодный экран кабинетного типа ≥ 6 × 3,375 м с яркостью кабинетов ≥ 800 кд/м² — главный «холст» для визуальных фонов на показах мод, спектаклях и концертах. Кабинетная конструкция и высокая яркость позволяют работать и в тёмном режиме сцены, и при общем освещении.
02 · Маршрутизация, трансляция, запись и мониторинг

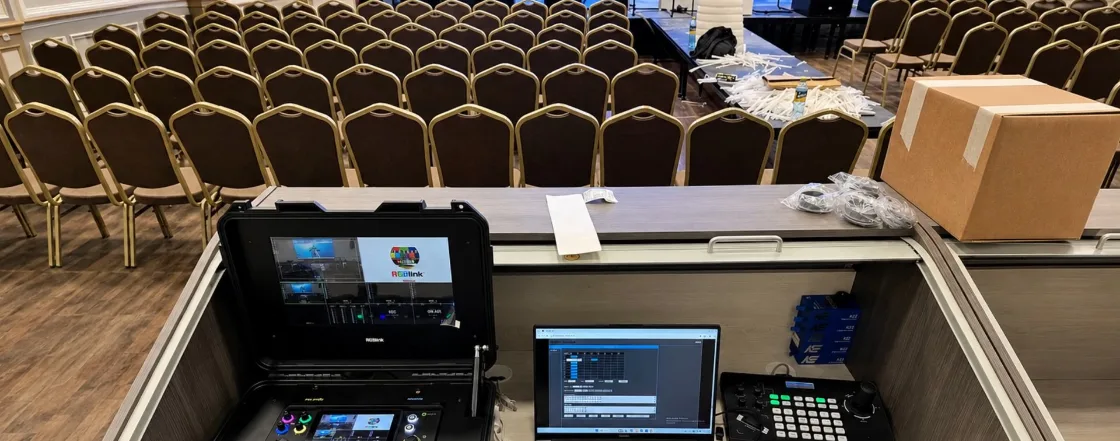

Видеомикшер — смена и микширование источников, камер и графических слоёв в реальном времени для живого эфира. Матричный коммутатор маршрутизирует любые источники на любые выходы. Рабочая станция оператора управляет трансляцией, записью и мониторингом; внешний SSD-накопитель хранит записи; ИБП защищает активное оборудование.
03 · Комплект видеокамер
PTZ-камеры с поворотно-наклонным механизмом и дистанционным управлением снимают показы с разных ракурсов без оператора у камеры. Контроллер камер — единый пульт (позиционирование, зум, пресеты, переключение). Камкордер — полупрофессиональная камера для съёмки «с плеча» и учебных видеоматериалов.
04 · Коммутация
Управляемый сетевой коммутатор транспортирует AV-сигналы по IP-сети — маршрутизация видеопотоков между источниками, видеомикшером, рабочей станцией и записью.
05 · Силовое оборудование
Распределительный щит (ЭРЩ) — узел электропитания всего комплекса с защитой по группам потребителей; розеточный щит распределяет питание по точкам подключения; коммутационный комплект — кабельные сборки, разъёмы, переходники и маркировка для всех соединительных линий.
1. Видеоотображение и трансляция
2. Маршрутизация, трансляция, запись, мониторинг
3. Комплект видеокамер
4. Коммутация
5. Силовое оборудование
