Монтаж и установка видеостен: работы на объекте
Предмет монтажной сметы — не оборудование, а работы на объекте: обследование, проверка основания и расчёт нагрузки, конструкция, кабельные трассы, электропитание, заземление, вентиляция, сборка полотна, коммутация, пусконаладка и сдача с документами. Оборудование к этому моменту может быть уже закуплено — считать всё равно придётся работы.
IVI TECH ведёт полный жизненный цикл: обследование, проектирование, производство на собственной технологической платформе, поставку, монтаж и пусконаладку, программирование систем управления, обучение персонала и сервис. Монтаж может идти отдельным предметом договора, в том числе на оборудование, приобретённое не у нас. В этом случае состав работ, границы ответственности и то, что заказчик обеспечивает своими силами, фиксируются договором до выезда бригады: на чужое оборудование переходят обязательства по работам, а не гарантия его производителя.
Если считать нужно комплект, а не работы, это соседние страницы: расчёт ЖК-видеостены — конфигурации 2×2, 2×3, 3×3 и 4×4, расчёт LED-экрана и калькулятор — полотно, шаг пикселя и раскладка кабинетов. Здесь — состав работ, разница между монтажом ЖК и LED, чек-лист готовности объекта и данные для сметы.
Ведомость листов комплекта
Состав страницы — как ведомость рабочих чертежей: каждый лист отвечает на один вопрос проекта. Строка ведёт на лист; вернуться сюда можно по шкале слева или через ведомость сверху.
Состав работ: что делает монтажная бригада на объекте
Каждая позиция либо попадает в смету и в акт, либо письменно снимается с подрядчика, потому что её делает заказчик или смежник. Незакреплённая работа всплывает на приёмке и стоит времени всей бригаде.

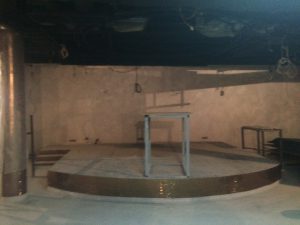

Обследование, расчёты и подготовка
- Предмонтажное обследование. Замер места установки, отклонения стены от вертикали, глубина ниши, пути подачи оборудования, существующие точки питания и слаботочки, режим доступа.
- Проверка основания. Из чего сделана стена: несущая, газоблок, гипсокартон по профилю, вентилируемый фасад. Отсюда тип анкеровки, необходимость закладной рамы или отказ от стены в пользу напольной конструкции.
- Расчёт нагрузки. Масса полотна, конструкции и коммутации, нагрузка на основание, вырывающее усилие на крепёж. Считается по конкретной модели, а не по диагонали: в линейке ЖК-панелей iVi TECH паспортный вес идёт от 17 кг у 55ULS3 до 25,5 кг у 65PD1, и разница накапливается полем. Девять панелей 55ULS1 (19,8 кг) — около 178 кг одних панелей. Поле 4×4 из 65PD2 (21,5 кг) — 344 кг, а из 65PD1 при той же диагонали — уже 408 кг: две одинаковые с виду стены расходятся на 64 кг.
- Решение по конструкции. Результат обследования — не «подходит или нет», а выбор: настенные кронштейны, напольно-стеновая рама, отдельная конструкция или подвес. Фиксируется до закупки крепежа.
- Проект производства работ. Последовательность операций, подъёмная техника, зоны распаковки, вывоз упаковки, окна доступа в помещение.
- Согласования. Пропуска на бригаду и технику, наряды по регламенту заказчика, согласование отключений питания и шумных операций.
Строительно-монтажные работы

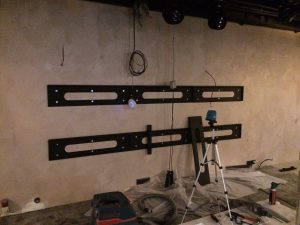

- Разметка. Вынос осей полотна, отметка нижнего ряда и горизонта, привязка к чистовому полу, проверка диагоналей. Ошибка здесь превращается в перекос шва по всему полю.
- Установка креплений. Сверление, анкеровка, монтаж посадочных пластин или направляющих под панели либо под кабинетную раму, выставление плоскости.
- Металлоконструкция. Нужна, когда стены нет, она не несущая или полотно стоит отдельно: типовая опора либо рама под объект. Пример типовой — напольно-потолочная iViStand LEDwall: сталь 1,2 мм, семь вертикальных опор с расчётным шагом 1167 мм, максимальная нагрузка 850 кг при массе кабинета до 50 кг.
- Кабельные трассы. Лотки, гофра, штробы или закладные, протяжка сигнальных и силовых линий, маркировка с двух концов. Комплектные кабели не спасают: у панелей в коробке питание 1,8 м и DisplayPort 1,5 м — до аппаратной не дотянуться.
- Электропитание. Выделенные линии, автоматы и распределительная коробка за полотном, разведение секций по группам. Максимум считается по паспорту модели: девять панелей 46DXL4 дают около 1,7 кВт, девять 55UBP6 — уже 2,3 кВт, а светодиодный экран iVi TECH S01 берёт до 6,87 кВт при номинале 3,58 кВт — это силовая линия, а не розеточная группа.
- Заземление. Подключение металлоконструкции и корпусов к защитному заземлению по проекту электроснабжения объекта; точка подключения и сечение — со службой главного энергетика.
- Вентиляция. Зазор за полотном, приток и вытяжка в нише, при необходимости обдув. Паспортный диапазон различается даже внутри одной диагонали: у 55ULS1 и 49PD1 — 0–60 °C, у 55ULS3 и 55UBP2 — 0–40 °C, у 65PD2 — 0–40 °C при влажности 10–80 %. Глухая ниша без продува этот запас обнуляет.

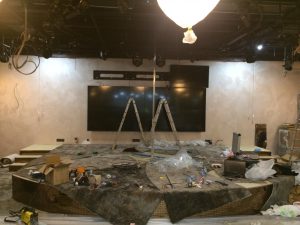

Сборка полотна, наладка и сдача
- Установка панелей или LED-кабинетов. Навеска и стыковка ряд за рядом с проверкой плоскости: панели ставятся по одной, кабинеты стягиваются замками рамы.
- Коммутация. Разделка и подключение сигнальных линий. По видеотракту у панелей есть вход и выход DisplayPort со сквозной цепочкой DisplayPort 1.2; управление идёт по RS232C и ИК-приёмнику. Третий канал управления — RJ45 — в карточках части моделей стоит с пометкой «опция» (55ULS1, 49PD1, 55UBP2), у других идёт без оговорок (55UBP5, 55UBP6, 65PD2). Это строка раздела «Управление вх.», то есть канал управления панелью, а не порт видеотракта; наличие проверяется по карточке до того, как система управления попадёт в проект.
- Контроллер. Установка контроллера или сервера отображения в стойку, подключение источников, конфигурация поля и раскладок — контроллеры видеостен.
- Выравнивание. Регулировка каждой панели по трём плоскостям до равномерного шва; для LED — вывод кабинетов в одну плоскость, без ступеней между модулями. Допуск задаёт сама панель: шов — это сумма рамок соседних панелей, у 55ULS1 он складывается из 0,45 + 0,45 мм и равен 0,90 мм, у 46DXL4 — из 2,40 + 1,25 мм и равен 3,65 мм. На тонком шве перекос виден глазом, на широком прощается больше.
- Калибровка. Сведение яркости и цветовой температуры по полю, для LED — модульная калибровка, снимающая разнотон между партиями.
- Пусконаладка и проверка источников. Прогон каждого источника из перечня, все раскладки, поведение поля при пропадании сигнала и после отключения питания.
- Обучение и передача в эксплуатацию. Инструктаж персонала на его сценариях, исполнительные схемы и паспорта, акт и запуск гарантии.
Порядок работ: что от чего зависит
Обследование → конструкция → трассы и питание → полотно → коммутация → наладка → сдача. Нарушенный порядок не ускоряет проект, а добавляет переделки: каждый шаг закрывает доступ к предыдущему.
- Обследование до закупки крепежа. Пока неизвестны материал и геометрия стены, тип конструкции выбрать нельзя, а крепёж «по формату полотна» на объекте часто меняется.
- Конструкция до трасс. Рама определяет, где пройдут кабели и где встанет распределительная коробка; трассы, проложенные раньше рамы, оказываются под ней.
- Трассы и отделка до полотна. После сборки поля доступ к стене закрыт, забытый кабель означает снятие панелей. Пыльные работы завершаются раньше: пыль внутри кабинета — не косметика, а отказ.
- Источники до приёмки. Проверка идёт на реальных источниках заказчика: часть дефектов вылезает только на конкретном формате рабочего источника.
- Обучение до подписания акта. Персонал принимает систему, с которой уже умеет работать, иначе вопросы эксплуатации возвращаются претензией к монтажу.
Монтаж ЖК-панелей и монтаж LED-кабинетов — это разные работы
Различается всё: единица монтажа, вес, крепёж, наладка, сервисный доступ. Одна строка «монтаж экрана» на две технологии — путь к спору при закрытии работ.
| Работа | ЖК-видеостена | LED-экран |
|---|---|---|
| Единица монтажа | Панель целиком, 17–25,5 кг по линейке: 17 кг у 55ULS3, 19,8 кг у 55ULS1, 21,5 кг у 65PD2, 25,5 кг у 65PD1 | Кабинет: 960×960 мм и 21 кг у oP5; у экрана S01 — литой алюминий 320×640 и 320×480 мм при массе полотна 504 кг |
| Крепёж | Стандарт VESA: у настенного комплекта 3×3 — 600×400 мм, у кронштейна полного выдвижения — от 200×200 до 600×400 мм | Рама с направляющими и замками кабинетов; опора iViStand LEDwall — до 850 кг при массе кабинета до 50 кг |
| Выравнивание | Регулировка по трём плоскостям на каждой панели; допуск задан швом: 0,90 мм у 55ULS1, 3,65 мм у 46DXL4 | Вывод кабинетов в общую плоскость: без ступеней и просветов на стыках модулей |
| Питание | Розеточные группы по секциям; максимум на панель — от 145 Вт у 55ULS1 и 49PD1 до 190 Вт у 46DXL4, 250 Вт у 55ULS3 и 260 Вт у 55UBP6 | Силовая линия: у S01 максимум 6,87 кВт при номинале 3,58 кВт, у 108-дюймового W01 — 1,92 кВт |
| Наладка изображения | Сведение яркости и цвета панелей, раскладки на контроллере | Настройка приёмных карт и видеопроцессора, модульная калибровка |
| Сервисный доступ | Выдвижные кронштейны: панель снимается спереди без разбора поля | Фронтальный или тыльный сервис по типу кабинета; тыльный требует прохода за полотном |
| Ремонт после сдачи | Замена панели целиком | Замена модуля, приёмной карты или блока питания |
Следствие для сметы: у ЖК объём работ считается от числа панелей и сложности крепления, у LED — от площади полотна и высоты. Поэтому в калькуляторе LED строка «Монтаж и ПНР» идёт за квадратный метр, ставка привязана к шагу пикселя (чем мельче шаг, тем тоньше работа), пусконаладка входит в неё, а металлоконструкция стоит отдельной позицией. Для ЖК такой публичной ставки нет: смета собирается по объекту.
Куда ставится полотно: стена, ниша, напольная конструкция, подвес
На стену

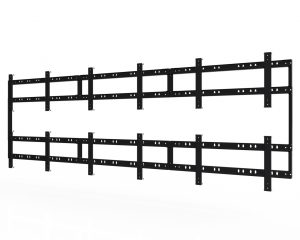

Самый быстрый вариант и самый требовательный к основанию. Настенный комплект 3×3 для панелей 42–55 дюймов рассчитан на нагрузку 720 кг при массе дисплея до 80 кг и регулируется в трёх плоскостях; кронштейн полного выдвижения iVi TECH Mount рассчитан на дисплей до 80 кг и позволяет вынуть панель вперёд для сервиса. Узкое место не крепёж, а стена: гипсокартон и газоблок требуют закладной рамы — настенные крепления.
В нишу
Ниша добавляет три работы: контроль глубины, приток и вытяжку, доступ — в глухой нише панель снимается только выдвижным креплением. Глубину считают по конкретной модели: толщина панели в линейке идёт от 74 мм у 65PD1 и 78,5 мм у 49PD2 до 82,1 мм у 55UBP4, 85,5 мм у 55ULS1 и 95 мм у 46DXL4, и к этому прибавляется вылет кронштейна. Ниша, построенная до расчёта, почти всегда мелкая.

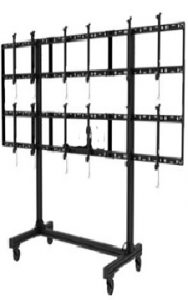

Напольная и напольно-стеновая конструкция
Когда стену нагружать нельзя или полотно тяжёлое, нагрузка распределяется между полом и стеной. В каталоге это кронштейны NS-2х2, NS-3х2, NS-3х3 и NS-4х3; у NS-3х3 в карточке заявлены дисплеи 46–60 дюймов и масса дисплея до 85 кг — напольно-стеновые и напольные крепления. Работ больше: сборка рамы, анкеровка к полу, выверка вертикали.
Подвес и напольно-потолочные опоры
Для сцен и крупных LED-полотен, где пол занят, а стена не годится. Кроме конструкции в работы входят проверка несущей способности перекрытия, страховочные элементы и, если экран подвижный, механизм подъёма с наладкой — такой контракт был у нас для Дворца культуры «Текстильщик» в Камышине.
Высотные работы и монтаж на действующем объекте
Высота. Работы выше человеческого роста требуют подъёмной техники или лесов, ограждения зоны, второго исполнителя внизу и персонала с допусками на высотные работы; состав допусков, порядок их подтверждения и требования к страхованию работ фиксируются договором и регламентом объекта. Подъём при этом повторяется трижды: конструкция, полотно, кабель. Войдёт ли подъёмник в помещение, проверяют на обследовании.
Действующий объект. Работы планируются окнами: шумные и пыльные операции выносятся из рабочего времени, зона ограждается, питание отключается по согласованию. При необходимости на период работ разворачивается временный контур отображения — сценарий разобран на странице видеостены для диспетчерской.
Отдельная строка — логистика внутри здания: габариты лифта, узкая лестница, отсутствие грузового входа. Если пронос невозможен, меняется способ подачи оборудования на этаж.
Модернизация существующей системы
Заказ часто приходит не на пустую стену: экран есть, но устарел или не тянет число источников. Работы тогда идут в обратном порядке.
- Демонтаж. Снятие полотна, разборка конструкции, упаковка и вывоз снятого оборудования.
- Ревизия остающегося. Годится ли рама под новый формат и вес, живы ли трассы, хватает ли выделенной мощности. Иногда рама переиспользуется, но пластины меняются под другую сетку VESA.
- Стыковка с трактом. Старые источники, коммутаторы и системы управления либо подключаются к новому контроллеру, либо признаются несовместимыми — на обследовании, а не при наладке.
- Восстановление отделки. Отверстия и следы старой конструкции: заделка и покраска — тоже работы, либо в смете, либо на стороне заказчика.
Чек-лист готовности объекта к монтажу
Список бригадир проходит накануне выезда. Каждый невыполненный пункт — простой оплаченной бригады или повторный выезд.
- Помещение освобождено, зона перед стеной свободна на ширину полотна плюс проход.
- Отделка в зоне монтажа завершена: стена окрашена, пол уложен, пыльные работы закончены.
- Основание готово: стена или закладная конструкция выполнена по согласованному решению.
- Питание подведено: выделенная линия доведена до места установки, автоматы промаркированы.
- Контур заземления доступен, точка подключения определена.
- Кабельные каналы, лотки или закладные смонтированы, проходы через стены выполнены.
- Место установки контроллера готово: стойка, питание в стойке, рабочая температура.
- Источники сигнала существуют и работают — на них пойдёт приёмка.
- Оборудование на объекте, в сухом отапливаемом помещении, комплектность проверена.
- Пути подачи на этаж проверены: габариты лифта, ширина дверей, грузовой вход.
- Пропуска на бригаду и технику оформлены, часы работы согласованы.
- Определены место распаковки и вывоз упаковки.
- Назначен ответственный со стороны заказчика с правом принимать решения на объекте.
- Для действующего объекта — согласованы окна работ и отключения со службой эксплуатации.
Что прислать, чтобы посчитать смету на работы
Смета считается по объекту, а не по числу экранов. Минимальный набор данных, при котором расчёт получается предметным, а не «вилкой на всякий случай»:
- Адрес объекта, этаж, лифт и грузовой вход.
- Что монтируем: ЖК-панели (модель и количество) или LED-экран (площадь, шаг пикселя, тип и число кабинетов). Если оборудование не выбрано — размер места установки.
- Фотографии места установки: стена целиком, углы, потолок и пол в зоне, вид от точки просмотра.
- Тип основания: несущая стена, перегородка, гипсокартон, ниша; если известно — материал и толщина.
- Высота нижнего края полотна от чистового пола и высота помещения.
- Есть ли уже конструкция или крепления; если есть — фото и марка.
- Питание: есть ли выделенная линия, где щит, какая мощность выделена.
- Где встанет контроллер и какое расстояние до полотна — от этого зависит длина трасс.
- Перечень источников сигнала с интерфейсами: их проверяют на приёмке, это время в смете.
- Объект действующий или строящийся, режим доступа, часы работ, требования по пропускам.
- Нужен ли демонтаж существующей системы и что делать со снятым.
- Требования к документации: акт и исполнительные схемы или комплект по форме заказчика, в том числе для закупки по 44-ФЗ.
Готовый проект или ТЗ закрывает большинство пунктов сразу — присылайте файлом. Если проекта нет, обследование и есть первая работа: по её результату появляются состав работ, смета и график.
Из чего складывается смета на работы
Цену монтажа в рублях мы не публикуем: одно и то же полотно на удобной стене первого этажа и на высоте в действующем зале — разные работы, и «цена от» здесь вводит в заблуждение. Что смета содержит и что двигает каждую строку:
| Раздел сметы | Что входит | Что двигает цифру |
|---|---|---|
| Обследование и ППР | Выезд, замеры, проверка основания, расчёт нагрузки, решение по конструкции, проект производства работ | Удалённость объекта, число выездов, режим согласований |
| Конструкция и крепления | Разметка, анкеровка, монтаж кронштейнов либо изготовление и сборка металлоконструкции, выверка плоскости | Материал основания, вес полотна, высота, рама под объект вместо типовой |
| Трассы, питание, заземление | Лотки и закладные, протяжка и разделка кабеля, маркировка, подключение выделенных линий и контура заземления | Длина и способ прокладки, скрытые трассы и штробление, число секций питания |
| Сборка полотна | Навеска панелей или стяжка кабинетов, выравнивание, юстировка шва | Число панелей или кабинетов, доступность зоны, высота, требуемый допуск по шву |
| Наладка и сдача | Коммутация, монтаж контроллера, конфигурация поля, калибровка, прогон источников, инструктаж, исполнительные схемы | Число источников и раскладок, методика приёмки, форма документации заказчика |
| Доступ и логистика работ | Подача оборудования на этаж, подъёмная техника, ограждение зоны, вывоз упаковки | Этаж и пути проноса, аренда техники, ночные и выходные окна |
Отдельно считается то, что всплывает почти всегда: демонтаж старой системы, заделка и покраска после него, усиление основания, нестандартная рама. Эти строки лучше увидеть в смете сразу.
Сроки: почему дата появляется после обследования
Срок определяется не размером экрана, а готовностью площадки и зависимостями между работами. Фиксированную дату до обследования честно не назовёт никто: пока неизвестно, нужна ли металлоконструкция и когда закончится отделка, любая цифра — обещание за чужой счёт.
На график влияют готовое основание или необходимость изготовить раму, объём трасс, высотные работы и доступность техники, режим объекта и число окон, готовность источников к приёмке, логистика в регион. Работы по конструкции и трассам можно вести параллельно с ожиданием поставки — единственный честный способ сжать срок.
Заранее нормируется только сама бригада. В форме коммерческого предложения по LED монтаж вместе с пусконаладкой укладывается в рабочую неделю — но норма записана с условием: площадка готова. Поставка оборудования там же вынесена отдельной строкой и считается неделями, а не днями. Отсюда и вся арифметика графика: на работы бригады уходит меньшая часть срока, а большую съедают закупка, изготовление конструкции и доведение площадки до состояния из чек-листа выше.
Приёмка работ, документы и гарантия
Монтаж заканчивается не включением, а подписанным актом. Чтобы подписание не превратилось в переговоры, критерии приёмки формулируют заранее — вместе с составом работ.
- Механика. Полотно в плоскости, шов равномерный, линии на границах совпадают, конструкция без люфта, панель снимается и возвращается на место.
- Электрика. Линии промаркированы, автоматы подписаны, заземление подключено, поле корректно поднимается после отключения питания.
- Изображение. Равномерность яркости и цветопередачи по полю, отсутствие разнотона, геометрия без смещения через шов.
- Функции. Каждый источник из перечня выводится, заявленные раскладки работают и переключаются, поведение при пропадании сигнала соответствует заданию.
- Документы. Исполнительные схемы трасс, коммутации и питания, перечень оборудования с серийными номерами, паспорта, акт сдачи-приёмки, при необходимости — комплект по форме заказчика.
Гарантия в коммерческих условиях разделена: 36 месяцев на светодиодные экраны и 12 месяцев на поставляемое оборудование с даты подписания документа о приёмке. Гарантийный срок на светодиодные экраны прямо связан с соблюдением условий эксплуатации, монтажа и электропитания — и это не формальность: перегретая ниша, отсутствие выделенной линии и самодельная рама остаются типовыми основаниями для спора о гарантийном случае. Что происходит после сдачи — заявка, удалённая диагностика, ремонт выездом инженера от ближайшего сервисного города, калибровка, обучение операторов — на странице сервис и обслуживание. Как описать работы в закупочном задании — техническое задание по 44-ФЗ и поставка по 44-ФЗ.
Контракты, где предметом были монтаж и пусконаладка
Работы мы ведём и как часть поставки, и отдельным предметом договора. Исполненные госконтракты, где монтаж и наладка в предмете:
| Год | Заказчик | Предмет | Сумма | Номер в ЕИС |
|---|---|---|---|---|
| 2026 | МКУ «ЦТХО», Оренбургская область | Монтаж и пусконаладка систем видео-конференц-связи | 911 790 ₽ | 0153300060625000395 |
| 2024 | КГБУЗ «Красноярский краевой клинический онкологический диспансер им. А. И. Крыжановского» | Конференц-зал: поставка, монтаж, пусконаладка | 6 461 680 ₽ | 2246503513724000041 |
| 2023 | ГБУ Республики Марий Эл «Дворец молодёжи» | Трансляционное оборудование и металлоконструкции по проекту | 7 450 000 ₽ | 2121513371823000044 |
| 2022 | Администрация города Кемерово | Две видеостены 2×2 на LED-панелях: поставка, монтаж, настройка | 4 288 912 ₽ | 3420702386922000197 |
| 2022 | МБУ «Дворец культуры „Текстильщик“», Камышин | Светодиодный экран с механизмом подъёма | 3 973 200 ₽ | 3343601507122000004 |
Все перечисленные контракты исполнены. В портфеле компании — около 70 госконтрактов на сумму свыше 650 млн рублей, 60 заказчиков, с 2020 года. Объекты с фотографиями — в разделе проекты.
Что нужно, чтобы посчитать монтаж
Адрес и этаж, фото места установки, тип основания, высота нижнего края полотна, состав оборудования и режим объекта — по этим данным собирается смета с разбивкой на обследование, конструкцию, трассы и питание, сборку полотна, наладку и сдачу. Есть проект или ТЗ — присылайте файлом, посчитаем по нему.
Пять групп работ, из которых складывается монтаж
Каждая группа считается, принимается и закрывается отдельной строкой.
Обследование и расчёт нагрузки
Выезд на объект, замеры, проверка основания и его несущей способности, масса полотна и конструкции по паспорту конкретной модели, выбор способа установки, проект производства работ и согласование доступа на объект.
Конструкция и крепления
Разметка, анкеровка, монтаж настенных кронштейнов, напольно-стеновой рамы или изготовление металлоконструкции под объект, выставление плоскости и закладка сервисного доступа к каждой панели или кабинету.
Трассы, питание, заземление, вентиляция
Лотки и закладные, протяжка сигнальных и силовых линий с маркировкой, выделенные линии питания и автоматы на секции, подключение защитного заземления, зазор и продув за полотном.
Сборка полотна и коммутация
Навеска панелей или стяжка LED-кабинетов, выравнивание и юстировка шва, разделка и подключение сигнальных линий, установка контроллера или сервера отображения, конфигурация экранного поля.
Пусконаладка, приёмка, документы
Калибровка яркости и цвета, настройка раскладок, проверка каждого источника из перечня, испытания по согласованным критериям, обучение персонала, исполнительные схемы и подписание акта.
Монтаж, пусконаладка и настройка
Устанавливаем экранное поле, подключаем контроллер, питание, сеть и источники сигнала. После монтажа выполняем настройку геометрии, яркости, цвета, раскладок, масштабирования и проверку реальных сценариев работы.
Что проверяем до выезда бригады
Условия, при которых работы идут по графику, а приёмка не превращается в спор.
Связанные решения и разделы
Вопросы по решению
Что входит в монтаж видеостены и что в него не входит?
В работы входят предмонтажное обследование, проверка основания и расчёт нагрузки, разметка, установка креплений или изготовление металлоконструкции, кабельные трассы, подключение выделенных линий питания и заземления, вентиляция, установка панелей или LED-кабинетов, коммутация, подключение и настройка контроллера, выравнивание, калибровка, пусконаладка с проверкой каждого источника, обучение персонала, исполнительная документация и передача в эксплуатацию. Не входят строительные работы по подготовке помещения, проектирование электроснабжения объекта и подготовка источников сигнала на стороне заказчика — эти границы фиксируются письменно до выезда бригады.
Чем монтаж LED-экрана отличается от монтажа ЖК-видеостены?
Это разные работы. У ЖК единица монтажа — панель: по линейке iVi TECH её паспортный вес идёт от 17 кг у 55ULS3 до 25,5 кг у 65PD1, крепится она по стандарту VESA и юстируется по трём плоскостям, а критерий приёмки — равномерный шов, у 55ULS1 это 0,90 мм. У LED единица — кабинет: например, 960×960 мм и 21 кг, он ставится в раму с направляющими, выводится в общую плоскость, а наладка включает настройку приёмных карт и модульную калибровку. Разное и питание: панели живут на розеточных группах, крупному LED-экрану нужна силовая линия — у iVi TECH S01 максимум 6,87 кВт.
Можно ли повесить видеостену на любую стену?
Нет. Настенные комплекты рассчитаны на серьёзную нагрузку — комплект 3×3 для панелей 42–55 дюймов заявлен на 720 кг при массе одного дисплея до 80 кг, — но узкое место обычно не крепёж, а основание. Гипсокартон по профилю, газоблок и перегородки требуют закладной рамы либо перехода на напольно-стеновую или отдельную конструкцию. Решение принимается по результату обследования, до закупки крепежа.
Сколько времени занимает монтаж видеостены?
Срок зависит от готовности площадки, а не от размера экрана, поэтому дату мы называем после обследования. На график влияют наличие готового основания или необходимость изготовить металлоконструкцию, объём и способ прокладки трасс, высотные работы, режим объекта и число доступных окон, готовность источников сигнала к приёмке. Сами работы бригады занимают меньшую часть срока: в форме коммерческого предложения по LED монтаж с пусконаладкой нормирован рабочей неделей при готовой площадке, тогда как поставка оборудования считается неделями. Работы по конструкции и трассам можно вести параллельно с ожиданием поставки — это единственный способ сжать срок без потери качества.
Смонтируете оборудование, которое куплено не у вас?
Да, монтаж можно взять отдельным предметом договора. Состав работ, границы ответственности и то, что заказчик обеспечивает своими силами, в этом случае фиксируются договором до начала работ, а на обследовании проверяются совместимость крепежа, достаточность питания и состояние существующих трасс. Гарантийные обязательства производителя оборудования остаются на его стороне: мы отвечаем за качество работ. На собственное оборудование действуют свои условия — 36 месяцев на светодиодные экраны при соблюдении условий эксплуатации, монтажа и электропитания и 12 месяцев на поставляемое оборудование.
Нужно ли останавливать работу объекта на время монтажа?
Обычно нет. На действующих объектах работы планируются окнами: шумные и пыльные операции выносятся из рабочего времени, зона монтажа ограждается, отключения питания согласуются со службой эксплуатации заранее. Если коллективный экран нужен непрерывно, на период работ можно развернуть временный контур отображения. Порядок и длительность окон определяются на обследовании вместе с ответственным со стороны заказчика.
Какой глубины нужна ниша под видеостену?
Считать надо по конкретной модели, а не по диагонали: толщина панелей в линейке различается почти на четверть — 74 мм у 65PD1, 78,5 мм у 49PD2, 82,1 мм у 55UBP4, 85,5 мм у 55ULS1 и 95 мм у 46DXL4. К толщине панели прибавляются вылет кронштейна, место под коммутацию и распределительную коробку, а также вентиляционный зазор: паспортный диапазон рабочих температур у части моделей ограничен 0–40 °C, и глухая ниша без притока и вытяжки этот запас обнуляет. Ниша, построенная до расчёта, почти всегда оказывается мелкой.
Что нужно сделать на объекте до приезда бригады?
Завершить отделку в зоне монтажа, освободить помещение и проход перед стеной, подготовить основание по согласованному решению, довести выделенную линию питания с промаркированными автоматами, обеспечить доступ к контуру заземления, смонтировать кабельные каналы и проходы, подготовить место установки контроллера, проверить пути подачи оборудования на этаж, оформить пропуска и назначить ответственного с правом принимать решения. Полный чек-лист готовности приведён на этой странице.
Что передаётся после окончания работ?
Исполнительные схемы кабельных трасс, коммутации и питания, перечень смонтированного оборудования с серийными номерами, паспорта и руководства, акт сдачи-приёмки работ, а при необходимости — комплект документов по форме заказчика, в том числе для приёмки по 44-ФЗ. Перед подписанием проверяются механика конструкции, электрика, равномерность изображения и вывод каждого источника из согласованного перечня.
