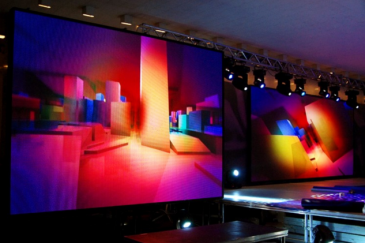

Экран на сцене: сценический LED-экран для концертов и залов

Расчёт идёт от зрителя к оборудованию, а не наоборот. Сначала геометрия зала, потом полотно, и только потом управляющий тракт и питание под получившееся число пикселей и киловатт.

1. Геометрия зала и сцены. Ширина портала, высота от планшета, расстояние до первого и последнего ряда, отметки балкона и боковых мест. Отсюда предельный размер полотна и допустимый шаг.
2. Полотно. Шаг по дистанции, площадь и пропорции, разрешение по сетке модулей. Размер округляется до целого числа кабинетов — «шесть метров ровно» получится не при любом шаге.
3. Кабинет и конструкция. Стационарный или быстросборный кабинет, подвес или напольная рама, нагрузка на точки крепления, сервисный доступ спереди или сзади.
4. Управляющий тракт. Принимающие карты, видеопроцессор, источник контента и коммутация до него. Число карт считается по пикселям, а не по площади.
5. Питание и кабельная схема. Мощность на квадратный метр, число силовых линий, деление полотна на секции, длины и маркировка трасс.
6. Монтаж и пусконаладка. Сборка, юстировка стыков, калибровка по цвету и яркости, программирование раскладок, приёмка по методике испытаний.
7. Эксплуатация. Запас модулей, регламент замены, обучение оператора площадки, сервис.

Схему полезно читать в обратную сторону при проверке чужого предложения: если в нём есть площадь и цена, но нет числа принимающих карт, силовых линий и веса полотна, расчёт не доведён до конца.

Сцена — сценарий, где экран одновременно смотрят глазами и снимают камеры, а требования у них разные.

Яркость. У интерьерных экранов iVi TECH в карточках стоит 600 кд/м² для S01 и W01 и 500 кд/м² для S02: в зале с управляемым светом этого достаточно, а больше и не нужно — пересвеченный задник забивает лица исполнителей и рушит экспозицию у камеры. Уличная серия oP идёт от 4500 кд/м² у oP2,5 до 6000 кд/м² у oP10, между ними 5000 у oP3,07 Eco и 5500 у остальных шагов; такое полотно ставят там, где на экран падает солнце.

Частота обновления — параметр, из-за которого экран, отлично выглядящий в зале, разваливается полосами в кадре: камера снимает с собственной выдержкой, и при недостаточной частоте на записи появляется рябь и «бегущая шторка». Для площадки с трансляцией берут полотно с высокой частотой обновления и проверяют её по паспорту конкретной модели.

Оговорка по S01. В карточке этой модели две несовпадающие строки о частоте: «Частота обновления, Гц — 1920» и «Частота регенерации / Частота обновления (Гц) — 3840 Гц / 60 Гц». Пока расхождение не устранено, мы не утверждаем для S01 ни одно из значений: если событие снимают, частота подтверждается паспортом поставляемой партии до подписания спецификации. У S02 и W01 такого разночтения нет — 3840 Гц.

Угол обзора читается вместе с планом зала. У кабинетов oP горизонтальный угол 140°, вертикальный 130°, а у oP10 вертикальный сужен до 100° — это заметно, когда экран поднят высоко и первые ряды смотрят снизу вверх. У интерьерных S02 и W01 углы 160° по обеим осям, у S01 — 150°. Проверять угол нужно по крайним креслам первого ряда и по балкону, а не по центру партера.

Для трансляции дополнительно фиксируют глубину цвета полотна (у S01 — 14 бит, у S02 — 14–16, у W01 — 16) и синхронизацию камер с экраном по частоте кадров. Совместимость с конкретным камерным парком проверяется на объекте, вслепую её не обещают. Если экран живёт в кадре постоянно — за спиной ведущего, в декорации студии, — этот разбор подробнее на странице видеостена для телевидения.

Полотно должно на чём-то держаться, и это отдельный расчёт. Кабинет oP размером 960 × 960 × 85,5 мм весит 21 кг; нагрузка передаётся через раму на опоры и дальше — на перекрытие либо на подвесную систему сцены.

Напольная конструкция снимает вопрос с потолком. Рама iViStand LEDwall рассчитана на максимальную нагрузку 850 кг при максимальной массе одного кабинета 50 кг, выполнена из стали толщиной 1,2 мм с порошковым покрытием, монтаж напольно-настенный модульный. Базовая сборка: ширина 7100 мм ±100, высота 2600 мм ±100, семь опор, шесть пролётов, шаг опор 1167 мм (рекомендуемый) либо 1320 мм по условию; под LED-экран с диагональю от 7 м.

Отсюда границы применимости. Полотно 6 × 3 м массой 576 кг в 850 кг укладывается; полотно 8 × 4,5 м массой 1368 кг — нет, ему нужна другая рама или деление на секции с самостоятельными опорами. Полотно шире 7,1 м на одну базовую сборку не встаёт: конструкция наращивается пролётами, а это уже проектное решение, а не подбор по каталогу.

Подвес на механике сцены — задача другого класса: нужны данные о несущей способности штанкетов или ферм, схема точек, страховочные элементы и подпись ответственного за конструкции. Проектных решений по сценическому ригу мы в каталоге не заявляем: параметры и допуски существующей механики подтверждает владелец площадки или обслуживающая её организация. Порядок работ по установке полотна — на странице монтаж видеостен.

Тракт состоит из трёх звеньев. Принимающие карты стоят внутри кабинетов и раздают картинку на модули: одна карта обслуживает 262 144 пикселя, поэтому задник 2400 × 1200 требует не менее одиннадцати карт. Кабинеты быстросборных серий несут карты в себе, для остальной площади они считаются по пиксельной нагрузке.

Видеопроцессор превращает сигнал источника в раскладку по кабинетам, масштабирует, склеивает входы и держит переходы. В базе расчёта — позиции Novastar разного класса: от VC2 и VC4 для схемы с одним источником до VX600, VX16S и NovaPro UHD для крупных полотен и многооконных раскладок. Класс выбирается по числу пикселей и числу одновременных источников, а не по остатку бюджета.

Медиасервер — источник контента: заставки, подложки, таймлайн шоу, титры. Чаще всего он приходит с постановочной группой и подключается к тракту по HDMI или SDI. Разделение стоит зафиксировать в ТЗ письменно: кто отвечает за контент, а кто — за отображение. Класс устройств вывода — в разделе контроллеры видеостен.

Резервный тракт собирается по простому правилу: дублируется всё, что при отказе гасит экран целиком. Отказ принимающей карты гасит один кабинет, отказ процессора — всё полотно, поэтому резервируются в первую очередь процессор, источник сигнала и кабель до него по отдельной трассе.

Светодиодный модуль — расходный элемент и одновременно самая быстрая точка восстановления: при фронтальном обслуживании он меняется на месте за минуты, без разбора полотна. Запас закладывают в поставку сразу: в калькуляторе для сценария «сцена» по умолчанию стоит 10 % от количества модулей. Для задника 6 × 3 м из модулей 250 × 250 мм это 288 модулей в полотне и 29 запасных.

На площадке держат также запас принимающих карт и блоков питания, кабели нужных длин, крепёж и замки. Тип сервисного доступа определяется на этапе проекта: у быстросборных серий он тыльный или фронтальный, у кабинетов oP с заводской коммутацией — тыльный. Если экран прижат к стене, а обслуживание тыльное, менять модуль будет негде — это проверяется до заказа.

Про сопровождение мероприятия честно: опубликованного регламента дежурства инженера на событии у нас нет, и придумывать его мы не станем. По умолчанию действуют гарантия 36 месяцев на светодиодные экраны и 12 месяцев на поставляемое оборудование, удалённая диагностика, ремонт выездом инженера и обучение оператора площадки — порядок работы на странице сервис и обслуживание. Дежурство на событии обсуждается приложением к договору.

Четыре закупки учреждений культуры и муниципальных заказчиков; статус каждого контракта в реестре ЕИС — «исполнен».

С 2020 года в портфеле компании — около 70 госконтрактов на сумму свыше 650 млн рублей и 60 заказчиков; в реестр недобросовестных поставщиков компания не включена. Порядок работы по закупкам культуры — на странице поставка по 44-ФЗ, формулировки характеристик — в ТЗ по 44-ФЗ, объекты — в разделе проекты.

Про цену коротко: смета складывается из модулей и кабинетов, принимающих карт, блоков питания, видеопроцессора, конструкции, коммутации и монтажа; двигают её площадь, шаг, исполнение кабинета и условия площадки. Посчитать по своим размерам — в калькуляторе.
