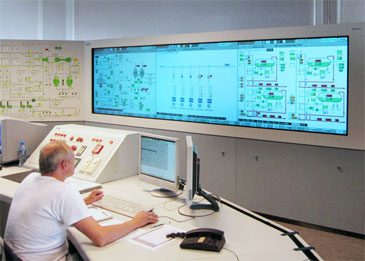

Видеостена для диспетчерской: система коллективного отображения 24/7

Проект начинается не с диагонали и не со схемы 2×3. Сначала отвечают на вопрос, нужен ли смене общий экран вообще: если каждый оператор отвечает за независимый участок и общая картина в работе не используется, коллективное поле добавит шума, а не осведомлённости. Честный ответ здесь дешевле, чем стена, которой через год перестают пользоваться.

Развилка проходится в таком порядке: сначала задачи смены, потом число и расположение операторов, потом состав источников и допустимая задержка, и только в конце — технология и размер полотна.

Первые два вопроса решают, нужна ли видеостена вообще, и только третий и четвёртый — какая. Ни один путь не заканчивается закупкой: любое поле сначала проверяется реальной мнемосхемой заказчика с дальней точки зала.

Мы считаем оба сценария и показываем разницу в смете: бывает, что вместо стены объекту нужен один дисплей и нормальная схема раскладок на рабочих местах. Такой ответ дешевле для заказчика, но честнее — и он же снимает половину вопросов на приёмке.

Источники данных → сеть и коммутация → контроллер или сервер отображения → экранное поле → рабочие места операторов. Проект собирается по этой цепочке, и по ней же делится смета.

Пять узлов, по которым делится и проект, и смета. Синим — единственная связь справа налево: раскладками управляют с рабочих мест, а не с контроллера. Интерфейсы подписаны на связях, потому что именно они попадают в спецификацию.

1. Источники данных. Перечень из таблицы выше. Для каждой позиции фиксируются интерфейс (IP, HDMI, SDI, DisplayPort), разрешение, частота кадров, число одновременных потоков и допустимая задержка.
2. Сеть и коммутация. Выделенный сегмент или VLAN под видеопотоки, коммутаторы с запасом по полосе, устройства захвата для локальных источников, кабельные трассы и маркировка. Здесь же решается, что идёт по сети, а что — прямым кабелем от пульта.
3. Контроллер или сервер отображения. Аппаратный контроллер видеостены либо сервер с графическим ускорителем под программной платформой. Он декодирует потоки, строит окна и раскладки и выдаёт изображение на все экраны как на одно поле.

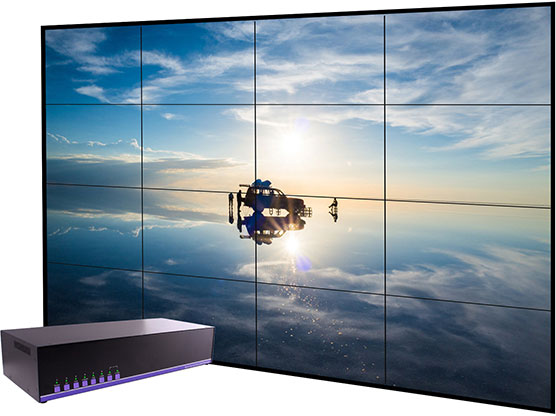

4. Экранное поле. ЖК-панели в конфигурации 2×2, 2×3, 3×3, 4×4 или LED-полотно нужного размера — на конструкции с сервисным доступом и раздельным питанием секций.
5. Рабочие места операторов. Пульты со своими мониторами, управление раскладками из браузера, права на смену сцены — по ролям. Экранное поле не заменяет рабочее место: оно снимает с него общий контекст, который иначе каждый оператор держит у себя в окнах.

Схему полезно прочитать в обратную сторону: сначала решить, что должна видеть смена и с какого расстояния, потом — каким полем это показать, и только потом подбирать управляющее ядро и сеть под получившееся число потоков.

Технология выбирается под задачу смены и дальнюю точку, а не по бюджету «сколько дадут». Четыре варианта, которые реально рассматриваются в операторской:

В диспетчерской чаще выбирают ЖК-панели: детализация на близкой дистанции, предсказуемая смета и понятный ремонт — меняется одна панель. В каталоге это диагонали 46, 49, 55 и 65 дюймов. Межпанельный шов в готовых комплектах — 0,9 мм на 55-дюймовой модели 55ULS3 и 1,7 мм на 49-дюймовой 49PD1, у 65-дюймовой панели общий шов 3,5 мм. Собственное разрешение панелей — Full HD 1920×1080 с приёмом сигнала до 3840×2160 (у 65-дюймовой модели собственное разрешение 3840×2160), поэтому разрешение экранного поля считается по числу панелей, а не по строке спецификации.

Комплекты в одном масштабе: 2 × 3 и 3 × 3 одинаковой ширины, различаются высотой и разрешением. Разрешение полотна считается по сетке панелей: габарит складывается из панелей и швов, поэтому подогнать его под нишу можно только сменой диагонали или раскладки. Размеры — из карточек комплектов 55ULS3.

LED-полотно берут, когда нужны бесшовное поле, нестандартный размер или крупная мнемосхема на всю стену. Межпанельного стыка нет, но появляется шаг пикселя: для помещений и близкого просмотра это P1.25, P1.5, P1.86 и P2.5. Ремонт идёт модулем или кабинетом и требует запаса приёмных карт и блоков питания. Отдельная проверка, которую легко упустить: ночная смена работает при пониженной яркости поля, и полотно должно сохранять градации в тёмных тонах — это смотрят на образце, а не по паспорту. В карточке LED-экрана iVi TECH S01 заявлен срок службы 100 000 часов (24/7) — это другая строка паспорта, чем «режим работы» у ЖК-панелей, и напрямую эти цифры не сравниваются. Развёрнутое сравнение технологий — на странице LCD или LED видеостена.

Дистанция задаёт и то, и другое: у ЖК-панелей она определяет допустимый шов, у LED — шаг пикселя. И есть практическое соображение, которое редко попадает в ТЗ: смена работает с окнами, а стык между окнами не мешает. Шов становится критичным ровно в одном случае — когда единая схема или карта растягивается на всё поле. Если такой раскладки в регламенте нет, платить за минимальный шов незачем; если есть — она и определяет выбор.

Это развилка, которую лучше пройти до закупки, а не после. Формулировка «контроллер в комплекте» без требований к входам, разрешению поля, оконным режимам и пресетам на практике позволяет поставить обычный делитель сигнала.

На практике в диспетчерской почти всегда получается гибрид: сигнал от локального пульта незачем кодировать и гнать по сети, чтобы вывести его на стену в трёх метрах, а полсотни камер незачем тянуть кабелями. Смысл разделения в том, что критичный источник не зависит от состояния сети, а сеть не проектируется под пиковую нагрузку, которой можно избежать.

Программное ядро Craft Wall разворачивается на стандартном сервере с графическим ускорителем под Linux и заменяет аппаратный контроллер: IP-камеры, потоки NDI и RTSP, захват HDMI/SDI, веб-дашборды систем мониторинга, ВКС и документы, управление раскладками из браузера. Лицензия бессрочная — от 250 000 ₽ на сервер, без ограничений по числу дисплеев, источников, операторов и канв, без помесячной платы. Это российская разработка. Если проект всё же строится на «железе», требования к нему собираются в разделе контроллеры видеостен.

Раскладки дежурной смены

Раскладки описываются в техническом задании, а настраиваются на пусконаладке — и закрепляются за ролями, чтобы оператор не собирал нужную сцену вручную в момент, когда некогда. Рабочий минимум для технологической диспетчерской:

• Штатный режим. Обзорные камеры, ключевые мнемосхемы, сводные показатели, время и состав смены.
• Переключения и пуски. Узел, с которым идёт операция, крупно: телеметрия, положение аппаратов, камеры участка.
• Нештатная ситуация. Камеры места события, сработавшая защита, схема участка на карте, окно ВКС с выездной бригадой.
• Плановые работы. Схема выведенного в ремонт участка, границы наряда-допуска, контроль смежных узлов.

Резервируется не «видеостена», а конкретные узлы, и у каждого своя цена. Поэтому требования к резервированию — обязательный пункт исходных данных: без них смета либо завышена, либо не выдержит первой аварии.

Резервируется не «видеостена», а конкретные узлы: отказ каждого выглядит для смены по-разному и стоит разных денег. Номера — в порядке строк таблицы ниже.

Слово «резервирование» в техническом задании ничего не доказывает само по себе. Проверяемая формулировка отвечает на пять вопросов: что именно дублируется, как обнаруживается отказ, кто инициирует переключение, сколько оно занимает и как система возвращается в штатный режим. Три уровня, между которыми обычно и делается выбор:

Одна оговорка, которая экономит спор на приёмке: требование «нулевая потеря данных» к живому видео неприменимо. Восстанавливается не кадр, а состояние системы — раскладка, права, перечень источников. Поэтому в ТЗ задают время возврата к штатной сцене и актуальность конфигурации, а не абстрактную непрерывность.

Состав ЗИП — подменная панель, блок питания, комплект кабелей, для LED дополнительно модули, приёмные карты и источники питания — и место его хранения фиксируются в договоре. Отдельно описывается порядок восстановления: кто фиксирует отказ, кто проводит диагностику, откуда берётся подмена и за какое время смена возвращается к штатной раскладке. Это тот документ, который реально работает в три часа ночи.

Расчётная электрическая мощность: P_расч = (P_поля + P_ядра + P_сети + P_проч) × K_зап, где коэффициент запаса обычно 1,2. Тепловыделение практически равно потребляемой активной мощности: Q ≈ P, а для перевода в единицы, в которых работают проектировщики вентиляции, Q[БТЕ/ч] = 3,412 × P[Вт]. Мощность источника бесперебойного питания: S ≥ P / (η × PF), ёмкость батареи: E ≥ P × t / η.

Пример для поля 3×3 из 55-дюймовых панелей — по паспортным ваттам из карточек, мощность управляющего ядра принята проектным допущением и уточняется по выбранной спецификации:

Отдельное проектное решение — что именно держит ИБП. Держать под батареей всё поле дорого и чаще всего бессмысленно: при пропадании питания в диспетчерской обычно важнее сохранить управляющее ядро, сеть и один-два экрана до перехода на резервный ввод или дизель-генератор, чем полминуты светить всеми девятью панелями. Для ядра и коммутации 0,8 кВт при КПД 0,92 и коэффициенте мощности 0,9 получаем S ≥ 0,8 / (0,92 × 0,9) ≈ 0,97 кВА и на 15 минут автономии E ≥ 0,8 × 0,25 / 0,92 ≈ 0,22 кВт·ч; окончательный типоразмер выбирается с учётом пусковых токов и режима байпаса. Требования к вводу резерва и дизель-генератору задаёт служба эксплуатации объекта.

• Электропитание. Выделенные линии, отдельные автоматы на секции, распределение по фазам, точка подключения ИБП. Пусковые токи учитываются отдельно от установившейся мощности.
• Тепло и вентиляция. Зазор за экранами и в нише, приток и вытяжка, контроль температуры в рамках паспортного диапазона панелей и сервера. Холодопроизводительность помещения считается не только по стене: операторы, рабочие станции, освещение и солнечные поступления тоже в балансе.
• Кабельные трассы. Сигнальные и силовые линии разносятся, длины считаются с запасом на переразделку, каждый кабель маркируется, схема попадает в исполнительную документацию. На действующем объекте маршрут и способ прокладки согласуются отдельно — вместе с доступом в смежные помещения.
• Конструкция и сервисный доступ. Главный вопрос: можно ли снять любую панель, не разбирая поле, и хватает ли места перед стеной и за ней. Отсюда выбор между настенными кронштейнами с выдвижением, напольно-стеновой рамой и отдельной конструкцией — раздел крепления для видеостен. Несущая способность основания под массу полотна и рамы проверяется по фактическим точкам крепления.
• Дистанционное управление. Панели линейки имеют вход управления RS232C и ИК-приёмник; порт RJ45 у части моделей идёт опцией, поэтому его наличие проверяется по карточке конкретной модели до того, как в ТЗ появится требование к централизованному включению и мониторингу питания.

Система отображения — не «телевизор на стене»: она принимает учётные данные, открывает веб-страницы, поднимает удалённые рабочие столы и подключается к технологическим сетям. Границы сегментов рисуются до выбора оборудования, потому что они определяют и состав, и стоимость решения.

Вывод изображения можно сделать односторонним, а удалённый рабочий стол и KVM — нет: они открывают канал управления в ту сеть, откуда берут картинку. Именно эта стрелка решает, потребуется ли отдельный шлюз, и она рисуется до выбора оборудования, а не после.

Ключевое различие, которое стоит зафиксировать в проекте, — между выводом изображения и управлением. Вывод из технологического сегмента можно сделать односторонним. KVM и удалённый рабочий стол устроены иначе: они создают обратный канал в ту сеть, откуда берут картинку. Поэтому для критичных сегментов АСУ ТП вывод и управление разводят: на общее поле идёт изображение, а команды процессу отдаются со штатного АРМ с контролем полномочий. Проектной базой удобно брать ГОСТ Р МЭК 62443-2-1-2015 и ГОСТ Р МЭК 62443-3-3-2016 — они дают язык зон, каналов и уровней защищённости, на котором разговор с безопасниками заказчика идёт быстрее.

Про КИИ честно: видеостена сама по себе не является значимым объектом критической информационной инфраструктуры, и никакая справка о сертификатах этого не меняет. Порядок обратный — сначала определяются границы объекта и субъект КИИ, проводится категорирование, и уже из присвоенной категории следуют требования, в том числе к системе отображения как части объекта. Федеральный закон № 187-ФЗ и подзаконные акты менялись: часть изменений действует с 1 сентября 2025 года, включая отраслевые перечни типов информационных систем, подлежащих отнесению к значимым объектам. Поэтому применимые требования проверяются на дату закупки, а не берутся из прошлогоднего ТЗ. Что практически ложится в проект: сегментация и правила межсетевого экранирования, отдельный административный доступ с многофакторной аутентификацией, журналирование действий операторов и изменений раскладок с передачей в систему мониторинга событий, порядок обновлений и возможность полностью автономной установки без выхода в интернет.

Приёмка системы отображения — это протокол с измерениями, а не подпись под тем, что картинка появилась. Ниже минимальный набор проверок для диспетчерской: он же служит каркасом раздела «методика испытаний» в техническом задании.

Как эти проверки формулируются в закупочных документах — на страницах ТЗ на видеостену по 44-ФЗ и поставка по 44-ФЗ. Порядок работ по монтажу — в разделе монтаж видеостен.

Смета на систему отображения сопоставима с другими предложениями только тогда, когда граница ответственности зафиксирована до подписания. Ниже — базовая граница наших договоров. На конкретном объекте её можно сдвигать в обе стороны, но всегда явной строкой договора, а не по умолчанию.

Входит в состав работ

• обследование объекта и рабочая документация на систему отображения;
• поставка оборудования и материалов монтажа;
• несущая конструкция, монтаж экранного поля и кабельные трассы в зоне монтажа — от точек подключения помещения;
• пусконаладка: сведение геометрии и цвета, настройка раскладок и прав операторов;
• программирование сценариев и подключение согласованного перечня источников;
• испытания по согласованной методике с протоколом, передача исполнительных схем и конфигураций;
• обучение дежурной смены;
• гарантия 3 года на ЖК- и LED-панели собственной платформы iVi Tech, гарантия производителей — на остальное оборудование.

Остаётся за заказчиком, если не оговорено отдельно

• проектная документация стадии «П» и прохождение экспертизы;
• строительная готовность помещения: отделка, фальшполы, подвесные потолки;
• кабеленесущие системы за пределами зоны монтажа — лотки, короба, штробление;
• электропитание до вводного щита помещения и контур заземления;
• каналы связи и доступ в интернет;
• усиление несущих конструкций под экранное поле, когда его требует расчёт;
• мебель, кроме операторских консолей, включённых в спецификацию;
• логистика и командировочные до объекта — отдельной строкой сметы по адресу;
• сервисный контракт и продление гарантии сверх базового пакета — отдельным соглашением: SLA считается по режиму смены, перечню критичных узлов и наличию ЗИП.

Этот список — часть типовой конфигурации: он переносится в договор вместе с составом уровня и программой испытаний, поэтому на сдаче не возникает спора о том, чья была отделка ниши и питание щита.
